微型隔膜水泵即隔膜式的微型水泵,微型水泵定義:凡是組成形式為電機+泵體,且泵體上有一進一出兩個接口,水從入水口進,排水口出,凡是採用這種形式,且體積小巧、袖珍的水泵,都叫微型水泵。

分類

S-18 S-18

微型水泵根據內部構造可以分為:隔膜式、鏇片式(葉輪式)、活塞式(柱塞式)等等,其中微型隔膜水泵簡單工作原理如下:

工作原理

電機的圓周運動,通過機械裝置使水泵內部的隔膜做往復式運動,從而壓縮、拉伸泵腔(固定容積)內的空氣,在單向閥作用下,在排水口處形成正壓(實際輸出壓力大小跟泵排水口受到的阻力和泵的特性有關);在抽水口處形成真空,從而與外界大氣壓間產生壓力差。在壓力差的作用下,將水壓入進水口,再從排水口排出。在電機傳遞的動能作用下,水持續不斷的吸入、排出,形成較穩定的流量。

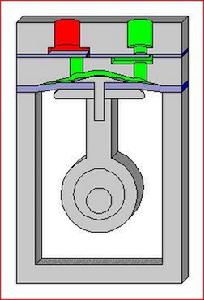

簡單示意圖如下:

由此可見,水泵抽水口能提供的負壓越大,表示這個壓力差就越高,泵能自吸的高度(吸程)也就越高,但不可能高過10.3米 (1個大氣壓最多=10.3米水柱產生的壓強) !要知道微型水泵受限於體積,功率都不可能太高的,所以以前曾經用的一款微型隔膜水泵BSP27250S能到5米的自吸高度就很不容易了。

優點

1.無需油封,內部不含油分,不污染抽取的液體

2.泵腔體和電機分離,長時間使用,液體不會滲入電機造成故障,從而大大延長了泵的壽命。

3.密封性能優異,自吸快、穩定,絕對不需要手工加引水。

使用禁忌

泵的工作介質必須是無油、無強腐蝕、非強酸強鹼、無固體顆粒的液體
