雕刻 從加工原理上講是一種鑽銑組合加工，雕刻機多種數據輸入模式根據需要遊刃有餘。電腦雕刻機有雷射雕刻和機械雕刻兩類，這兩類都有大功率和小功率之分。因為雕刻機的套用範圍非常廣泛，因此有必要了解各種雕刻機的最合適的套用範圍。小功率的只適合做雙色板、建築模型、小型標牌、三維工藝品等。由於功率太小而大大影響了其套用的範圍。大功率雕刻機可以做小功率雕刻機的東西。最適合做大型切割、浮雕、雕刻。
中文名：雕刻機
外文名：engravingmachine

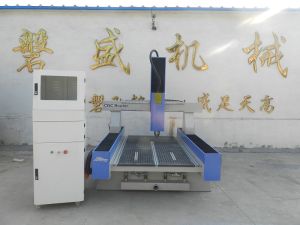

磐盛雕刻機
產地：中國
用途：雕刻
精雕雕刻機驅動系統的分類套用分類
主要分類
主要套用
雕刻耗材
業務對象
日常保養故障分析
報警故障
超程報警和解除
非報警故障
輸出故障
雕刻故障
套用行業性能特點技術參數使用範圍
木工雕刻機
廣告雕刻機
用途及適用材料
木質材料採用雷射雕刻機的技術方法
選擇工作原理操作培訓
理論基礎
使用問題
材料的套用範圍
軟體的操作
機器操作培訓
注意事項和保養
機械原理機械參數機械購買機械維修刀具安裝種類雕刻機在數控工具機中，電主軸通常採用變頻調速方法。主要有普通變頻驅動和控制、矢量控制驅動器的驅動和控制以及直接轉矩控制三種控制方式。普通變頻為標量驅動和控制，其驅動控制特性為恆轉矩驅動，輸出功率和轉速成正比。普通變頻控制的動態性能不夠理想，在低速時控制性能不佳，輸出功率不夠穩定，也不具備C軸功能。但價格便宜、結構簡單，一般用於磨床和普通的高速銑床等。矢量控制技術模仿直流電動機的控制，以轉子磁場定向，用矢量變換的方法來實現驅動和控制，具有良好的動態性能。矢量控制驅動器在剛啟動時具有很大的轉矩值，加之電主軸本身結構簡單，慣性很小，故啟動加速度大，可以實現啟動後瞬時達到允許極限速度。這種驅動器又有開環和閉環兩種，後者可以實現位置和速度的反饋，不僅具有更好的動態性能，還可以實現C軸功能；而前者動態性能稍差，也不具備C軸功能，但價格較為便宜。直接轉矩控制是繼矢量控制技術之後發展起來的又一種新型的高性能交流調速技術，其控制思想新穎，系統結構簡潔明了，更適合於高速電主軸的驅動，更能滿足高速電主軸高轉速、寬調速範圍、高速瞬間準停的動態特性和靜態特性的要求，已成為交流傳動領域的一個熱點技術。適用範圍：花崗岩、大理石、青石、砂岩等石材雕刻花崗岩等硬質石材可以分層次雕刻至5mm大理石、青石等可以一次雕刻至5mm
驅動系統的分類
1、步進驅動器+步進電機步進系統是目前市面上使用最多的驅動系統，最受歡迎的是三相混合式步進電機，約占90%以上的市場份額，究其原因是價格便宜，配上雷賽高細分驅動器後效果良好。但缺陷也比較明顯，例如：共振、噪音、轉速提高力矩降低、長時間工作容易丟步、電機溫升過高等。2、混合伺服驅動器+電機混合伺服在國內的使用一直沒有普及，究其原因有很多，國外的做混合伺服的廠家不多，而價格相對於交流伺服相比沒有非常大的優勢，只能在一些特殊的行業中使用。改進有：提高高速性能、減少發熱，減少共振。3、交流伺服驅動器+交流伺服電機交流伺服在雕刻機的使用還是比較少的，主要原因是價格比較高，另外交流伺服的套用對於工具機的結構、電器、控制系統、傳動系統都有一定的要求，就像木桶原理一樣，最短的那塊板決定了木桶盛水的量，因些交流伺服一般都是套用於高端的機型。交流伺服具有：回響快、力矩大、高轉速、高精度、發熱少，持續長時間工作，齊全的報警系統等。缺點：不同的設備要用不同的伺服參數，調節參數要求高水平的技術工程師。
套用分類
電腦雕刻機有雷射雕刻和機械雕刻兩類，這兩類都有大功率和小功率之分。因為雕刻機的套用範圍非常廣泛，因此有必要了解各種雕刻機的最合適的套用範圍：1、胸牌：小功率雷射雕刻機（刻章機）、大功率或小功率電腦雕刻機；2、建築模型：大、小功率電腦雕刻機；3、金屬（模具、章等）加工：大、小功率電腦雕刻機（大功率因每次切削量較多而省時）；4、水晶字製作：大功率雷射雕刻機（50W以上），大功率機械雕刻機；5、木材、有機玻璃、人造石等標牌製作：大功率機械雕刻機；6、展示、展覽模型製作：大功率、大幅面機械雕刻機。
主要分類
木工雕刻機墓碑雕刻機雷射雕刻機廣告雕刻機玉石雕刻機石材雕刻機圓柱雕刻機模具雕刻機微型雕刻機PCB線路板雕刻機主要套用廣告業、工藝業、模具業、電子工業、建築業、印刷包裝業、木工業、裝飾業等。
雕刻耗材
亞克力有機板、PVC板、芙蓉板、雙色板、木工板、密度板、大理石、防火板、橡膠板、玻璃等。
業務對象
廣告公司、裝潢公司、酒店、賓館、商場、學校、醫院、辦公樓、娛樂場所、洗浴中心、集團、企業、行政機關等。
日常保養
連續運行時間每天10小時以下，保證冷卻水的清潔及水泵的正常工作，絕不可使水主軸電機出現缺水現象，定時更換冷卻水，以防止水溫過高。冬季如果工作環境溫度太低可把水箱裡面的水換成防凍液。
每次機器使用完畢，要注意清理，務必將平台及傳動系統上的粉塵清理乾淨，定期（每周）對傳動系統（X、Y、Z三軸）潤滑加油。（註：X、Y、Z三軸光桿用機油進行保養；絲桿部分加高速黃油；冬季如果工作環境溫度太低絲桿、光桿（方形導軌或圓形導軌）部分應先用汽油進行沖洗清潔，然後加入機油，否則會造成機器傳動部分阻力過大而導致機器錯位。）
對電器進行保養檢查時，一定要切斷電源，待監視器無顯示及主迴路電源指示燈熄滅後，方可進行。
雕刻機使用三個月左右要對緊固件進行檢查，龍門兩側的連線螺絲、絲槓螺母的緊固螺絲、兩側電機的緊固螺絲進行緊固。
故障分析
報警故障
超程報警，表示機器在運行過程中已達到極限為位置，請按以下幾個步驟檢查:1、所設計的圖形尺寸是否超出加工範圍。2、檢查機器電機軸與絲槓連線線是否鬆動，若則，請上緊螺絲。3、機器與計算機是否正確接地。4、當前坐標值是否超出軟限位數值範圍。
超程報警和解除
超程時，所有運動軸均被自動設定在點動狀態，只要一直按住手動方向鍵，當機器離開極限位置(即脫離超程點開關)時隨時恢復連線運動狀態.移動工作檯時注意移動的方向，必須遠離極限位置.軟限位報警需在坐標設定中可將XYZ清零
非報警故障
1、重複加工精度不夠，按第一條第二項檢查.2、電腦運行，機器不動，檢查電腦控制卡與電器箱連線頭是否鬆動，若則，插緊，並上緊固定螺絲.3、機器在回機械原點時找不到信號，按第2條檢查.機械原點處接近開關失靈.
輸出故障
1、不輸出，請檢查計算機和控制箱是否連線好.2、打開雕刻管理器的設定里空間是否已滿，刪除管理器內不用的檔案.3、信號線接線是否鬆動，仔細檢查各線路是否連線.
雕刻故障
1、是否各部位的螺絲鬆動.2、檢查自己處理的路徑是否正確.3、是否檔案太大千萬計算機處理錯誤.4、增減主軸轉速，以適應不同的材料(一般為8000-24000)5、擰松刀夾頭，將刀轉個方向夾緊，把刀放正，以免雕刻物體不光潔.6、檢查刀具是否有損，換上新刀，重新雕刻.
套用行業
廣告及禮品製作業：用於雕刻各類雙色板標牌，有機玻璃、梵特石門牌、三維告示牌、裝飾禮品、燈箱片雙色人雕像、浮雕獎章、嵌牆式燈屋、光導板雕燈屋、有機板浮雕立體門頭等。2、模具行業：雕刻鈕扣浮雕模，印刷燙金模、注塑模、吹塑模、衝壓模、眼睛模等。3、菸草行業：用於包裝煙盒防偽標誌，模板製作及捲菸字輪製作。4、印刷電路板（PCB）品開發中的電路製作，鑽孔銑槽等。5、汽車工業：輪胎模具車燈模具及裝飾品模具加工。6、造幣業：印鈔水印防偽模具及硬幣模具製作。7、包裝業：箱包燙金，紙箱包裝膠字模製作。8、模型製作業：製作沙盤模型，房屋模型等。9、製作各種員工胸牌、各類門牌、招示牌。10、印章業：各類字型各類材質的印章雕刻11、造船業：船艙板平面布置及標牌雕刻。12、機械加工業：刻度盤字輪及標尺刻制。13、木器業：用於浮雕圖案設計及製作。14、照相機光圈變焦零件及刻度加工。15、水箱壓縮機閥板等複雜零件加工。16、液壓泵軸子定子封油槽具加工。17、電火花加工工具機電板雕刻加工。18、印刷行業：用於凹凸板製作。19、手錶表布告表殼模具製造。20、糕點模製作等，有勝枚舉。21、高爾夫球頭字及線加工。22、硯頭藝術雕刻加工。23、機車變速桿加工。24、保齡球球面刻字。25、裝飾製品雕刻。26、首飾精細雕刻。27、衛浴龍頭雕刻。28、鞋底模加工。29、菸具雕刻。
性能特點
配備進口雙螺母絲槓。採用對斷點記憶方式，保證可在意外(斷刀)或隔天情況下加工。獨特的多個工件加工原點的保存方式。大功率切割不僅使雕刻精細無鋸齒，底面平整光滑輪廓清晰，。本機非常適合建築模型，標識業，學校，企業事業單位使用用於玻璃雕刻，雕刻厚度在5MM以上
編輯本段
技術參數
X、Y軸行程:1300×2500mmZ軸行程:150mm平台尺寸:1800*2500mm最大運行速度:15m/分最大雕刻速度:10m/分解析度:0.01mm重複定位精度:0.05mm最大進料高度:200mm雕刻指令:G代碼*.u00*.mmg*.plt軟體運行環境:windows98/2000/xp功率(不含主軸):0.75kw-10kw工作電壓:AC220V/50Hz,AC380/50Hz主軸功率:3kw（選配2.2kw）主軸轉速:24000rpm/min工作方式:步進/伺服
使用範圍
木工雕刻機
木工雕刻機可套用於家具行業、家具裝飾行業、木工裝飾行業、樂器行行業、木製工藝品行業，本機適用於大面積板材平面雕刻、實木家具雕刻、實木藝術壁畫雕刻、實木雕刻、密度板免漆門雕刻、廚窗門雕刻。是家具裝飾行業換代產品。木製工業品：如縫紉機台面、電器機櫃面板、體育用品器材等。模具行業：可雕刻各種模具，木模，航空木模，螺旋槳，汽車泡沫模具。樂器行業：可雕刻樂器三維曲面，外型切割。
廣告雕刻
隨著人們對廣告雕刻機的認識和掌握，套用範圍和套用水平也會逐步提高，如廣告業、印章業、工藝禮品業、藝術模型業、木器加工業、模具業等等。可加工的材料包括亞克力、雙色板、PVC、ABS板、石材、仿石材、金屬、鋁塑板等各種材料。廣告行業：雕刻、切割各類標牌、座標牌、大理石、銅、、字模、字型，各類標誌、商標等金屬材料。工藝品行業：工藝品、紀念品上刻制各類文字、圖形、鐵藝術品雕刻、刻度盤。模具加工：建築模型、實物模型、燙金模、電機、高周波模、微量射出模、鞋模、徽章、壓花模具，餅乾、朱古力、糖果模具，印章行業：可在牛角、塑膠、有機板、木頭、儲置墊等材料上方便地刻制印章。石材雕刻機
用途及適用材料
剪紙、賀卡等紙品工藝切割7其他行業:大理石、花崗岩、玻璃、水晶等裝飾資料上雕刻標記。由先進的振鏡控制其運動軌跡，雷射雕刻機其工作原理就是通過雷射器發射的高強度雷射。各種布匹面料上雕花打孔，發明出時尚、引領潮流的效果來。同繡花機繡出的效果有著實質的不同。雷射雕刻機是將一根根不同顏色的線綴在紡織面料的外表上，首先從圖案視覺上來看。由色塊組合成圖案。而“雷射繡花”則是根據紡織面料的底色來處理的浮雕雕刻機通過雷射控制系統的分層方法，同一色澤的面料上“繡”出布料底色里深淺不一，具有層次感的過渡顏色來，這種蘊藏在面料底色中的自然過渡色系，任何設計師都無法調配的具有獨特的自然的質樸的風格。從表示形式上看，其次。繡花機由於它工作特點所限制，對單線條精細的大幅面的圖案是無法連續表達的而“雷射繡花”由於它光束纖細、運動高速、又可連續雕刻，所以正好與繡花機互補。用墓碑雕刻機打孔的方式直接組成圖形別有一番效果，現在流行的鏤空圖形女裝。雖然加工的單價都提高到十至二十元，但還是供不應求。時尚的產品必需要有新意，才使木工雕刻機流行。目前我國還將這種技術套用到牛仔加工行業，面料上製作影像、花形、貓須等多種效果，雷射漂白憑著高效、節能、無污染等優勢，相信在不久的將來會逐漸取代牛仔噴砂這道工藝。雙色板雕刻，石材雕刻機用途及適用材料：1、主要用於大型吸塑字切割。有機玻璃雕刻切割，標牌雕刻，水晶，獎盃雕刻，授權牌雕刻等。2、工藝品行業:木質、竹片、象牙、骨頭、皮革、大理石貝殼等資料上雕刻精美圖案和文字。切割、雕花鏤空等工藝加工。製衣、內衣、家飾、手套、手袋、鞋、帽、玩具及車花行業的切割、雕刻、逾越時尚，3、皮革服裝加工業:真皮、合成皮、人造革、布料、皮毛上進行複雜文字圖形雕刻。彰顯個性。4、模型行業:製作沙盤建築模型及飛機航模等。多層板切割等、ABC板切割。5、包裝行業:雕刻印刷橡膠板、塑膠板、雙層板、刀模切刀板等。6、產品標識業:設備銘牌、產品防偽打標等。木質材料採用雷射雕刻機的技術方法1、原木（未加工的木材)木頭是迄今為止最常用的雷射加工材料，很容易雕刻和切割。淺色的木材象樺木，櫻桃木或者楓木很容易被雷射氣化，因而比較適合雕刻。每種木材標牌製作都有自身的特點，有的緻密一些，如硬木，在雕刻或切割時就要用更大的雷射功率。我們建議雕刻不太熟悉的木材前，要首先研究雕刻特性。2、膠合板在膠合板上雕刻其實與在木材上雕刻沒有太大的區別，只是有一點要注意，雕刻深度不可太深。切割後的膠合板邊緣也會象木材那樣發黑，關鍵要是看膠合板是使用那種木材製造的。木材雕刻一般來講，在木材上的雕刻通常是陰雕，且雷射打標機深度一般要求較深。這樣功率一般設定較高，如遇到較硬的木材可能會使雕刻後的圖形顏色變得較深。如想使顏色淺一些，可提高雕刻速度，試著多雕幾遍。某些木材在雕刻時會產生一些油煙附在木頭表面，若木材上已刷有油漆可用濕布將其小心擦去，如果未上漆可能會擦不乾淨，造成成品表面污損。木材切割雷射雕刻機切割木材的深度一般不深，最大切割深度要看木的材料和雷射的功率，如要切割很厚的木材，可放慢切割速度，但是可能會造成木材的燃燒。具體操作時可嘗試一下使用大規格鏡片，並採用重複切割的方法。著色木材雕刻後一般會有一種被燒灼的感覺，同木底色相配具有一種原始的藝術美，其顏色的深淺主要看雷射功率和雕刻速度。但有些木材通常是質地較軟的那種，無論怎樣你也無法改變其顏色（如樺木）。對成品的著色，可使用丙稀顏料。
選擇
明確工作性質不要以為買一台雕刻機就可以乾所有的話，廠家把雕刻機分為各種規格型號，為的就是對付各種不同的加工任務。例如您買一台模具級的雕刻機去雕雙色板，或買一台大型雕刻機來雕印章，這都造成巨大的浪費，而且也不會獲得好的效果。同樣您買一台廣告級的雕刻機去做模具，則可能根本不能勝任。所以您在購機前，一定要向銷售人員充分說明看書要做的工作內容，包括加工工件的大小，材料的材質，材料的厚度、重量、最終雕刻效果及要求等等。選擇合適機型小型廣告招牌店初次購機，主要製作立體字燈牌、水晶字、雙色板、胸牌等用用途的，應選購廣告級的，但還應在機器配置上進一步細化，如主要做雙色板，就一定要配置浮動刀頭，因為它能保證在大版面授雙色板上雕刻時刻字深淺一致，但主要用來鋸有機玻璃水晶字的，應酬選配800W以上大功率的主軸。否則用小功率高精度的主軸長期乾重活，就會加速軸承磨損，損失精度。一般來說，雕刻機幅面小於600mm以下，不適於用來雕刻雙色板等精細的活，而更適用於鋸字，做一些大型牌扁。幅面在600mm左右的屬於通用型雕刻機，既可用作雙色板之類的細活，又可用來做鋸字的粗活。對於需加工柱面或其它異型工件的，由於需要加裝一些工夾具或旋轉坐標軸，這就要求Z軸立柱高，台面至刀頭間空間大，因此可選用專用機。如果是印章店專門刻印章，則可先配印章雕刻機。雕刻皮章、原子印用雷射雕刻機最好，而雕銅章、玉石章、牛角等材料的印章，則用6070。兩者結合，則各種材料通吃。購前試雕在購買雕刻機之前，為了保證您的投資回收，應讓銷售人員或由您自己動手操作，對您最常做的活進行試雕。同時計算工效，觀察效果，充分測試機器性能，真正做到心中有數。簽定契約在決定購買之後，首先要做的事就是與銷售商簽訂契約，契約應註明購買的機型、配置、價格、交貨時間及交貨方法，培訓方法、保修條款、及付款方式等要素。契約簽訂後，通常應按契約規定交納一定的訂金（有現貨的除外）。交貨及培訓雕刻機到貨後，一般由技術人員上門進行開箱驗機，在通電後，應仔細檢查外觀是否受損，在運輸中是否受到衝擊造成損壞。如完好無損，再對照契約用隨機說明書清點機器配置用隨機附屬檔案。由技術人員進行機器安裝（包括硬體安裝、拆除固定件、安置機台。接駁電源用各種電纜。軟體安裝，配置電腦、安裝選購的雕刻軟體）。安裝完畢，用廠方提供的測試圖檔對機器進行雕刻測試，如正確完成雕刻測試，測交貨驗收完畢。使用中可能產生的問題及售後服務保證使用環境雕刻機為高科技機電一體化設備，對工作環境有一定的要求；1、避開強電、強磁等嚴重影響雕刻機信號傳輸的設備。如：電焊機、發射塔等。2、使用三芯電源，保證良好的接地，減小干擾。3、電壓要求平穩，避免大的起伏波動，最好使用穩壓器。4、機器不可在強酸、強鹼的環境中長時工作。保養和維護雕刻機多用於從事加工業務，加工產生的粉沫、灰塵較多。使用中要注意保持絲桿、光桿等部件的清潔和潤滑，及明打掃積塵和向傳動部件加油；操作人員要及時清掃、加油、嚴禁帶電拔插。軟體使用問題雕刻機有眾的軟體可供使用。如：文泰雕刻、Casmate-pro、Caxa、Mastercam、Artcam、Smartcam、Type3等，為達到你的雕刻要求，請選用正確的操作軟體。加工問題1、加工工藝的合理性加工精度除靠雕刻機來保證外，合理的加工工藝也很重要。為了保證加工的精度，請注意加工工藝的合理性。2、刀具使用因刀具本身的製造工藝和精度影響加工精度。因此，在加工時請選擇適於加工的刀具。3、操作人員操作人員的熟練程度和責任心也對加工精度影響巨大。4、機器的磨損雕刻機在使用過程中磨損是不可避免的，隨著使用時間的推移，機器磨損會使機器的精度有所降低。
工作原理
電腦雕刻機由計算機，雕刻機控制器，雕刻機主機三部分組成。工作原理：是通過計算機內配置的專用雕刻軟體進行設計和排版，並由計算機把設計與排版的信息自動傳送至雕刻機控制器中，再由控制器把這些信息轉化成能驅動步進電機或伺服電機的帶有功率的信號(脈衝串)，控制雕刻機主機生成X，Y，Z三軸的雕刻走刀路基徑。同時，雕刻機上的高速旋轉雕刻頭，通過按加工材質配置的刀具，對固定於主機工作檯上的加工材料進行切削，即可雕刻出在計算機中設計的各種平面或立體的浮雕圖形及文字，實現雕刻自動化作業。
操作培訓
理論基礎
培訓工作必須從理論培訓工作開始，操作人員必須在理論考核通過的情況下方可進行實際操作培訓。若理論培訓沒有通過，則堅決不能進行操作培訓。
使用問題
在理論培訓以後，必須進行刀具的培訓。操作人員能對常見刀具、雕刻電機轉速、行進速度、注意事項等，必須清楚，操作人員必須熟悉刀具的套用。
材料的套用範圍
操作人員必須熟悉各種材料的套用範圍，熟悉不同的材質，不同的厚度、不同的成品大小等。熟悉不同的材料的不同雕刻方式。
軟體的操作
在通過以上培訓後方可進行軟體培訓。軟體的培訓主要集中在用戶套用的領域；對於用戶不需要的方面可依據培訓手冊自學。軟體的要求為：軟體的各種排版、各種的操作、路徑的生成、能迅速找出路徑的錯誤等。
機器操作培訓
在經過以上的各種培訓以後，經過培訓人員的講解和操作人員的理解考核：對操作人員進行操作安全和操作注意事項的培訓，由被培訓人員在操作安全意事項上籤字認可後，操作人員方可進行機器操作培訓。
