產品標準
彈簧卡箍執行廠家標準,詳見鋼帶彈性卡箍標準 673B標準查詢系統。

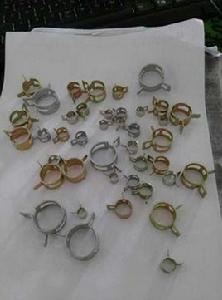

產品簡介
彈簧卡箍也叫日式卡箍、彈簧卡。由彈簧鋼一次衝壓而成圓型,外圈留出兩個供手按的耳。在需要夾緊時,只需要用力按住雙耳,使內圈變大,方可套進圓管,再把手鬆開,即可夾緊。使用方便。可以重複使用。
選型
彈簧卡箍在自然狀態下,不具備夾緊力。需要套進比內圈尺寸大一號的圓管中才產生夾緊力。
比如,外徑是11MM的圓管,需要使用自然狀態下為10.5的卡箍,套進方可夾緊。具體視圓管的質地軟硬。
彈簧卡箍分類
彈簧卡箍分類由帶厚來區別,分別普通彈簧卡箍,及加強型彈簧卡箍。材料厚度在1-1.5MM為普通彈簧卡箍。1.5-2.0MM及以上為加強型彈簧卡箍。
選材
彈簧卡箍由於對材料彈簧有較大要求,故常規使用65MN,彈簧鋼,經熱處理製成。
表面處理:鍍鋅鈍化 Fe/EP.Zn 8,去氫處理 參照QC/T 625.
彈簧卡箍特點
360°內圈精密設計,密封后是個完整的圓均勻,密封性能更勝一籌;
無毛刺邊緣材料處理,有效防止管道受損;
經過有效去氫處理,長期使用不必擔心斷裂等問題 ;
按照歐洲標準表面處理,鹽霧試驗可達到800小時以上;
安裝簡便;
經過36小時持續彈性測試,保證高強度的機械性能;
彈簧卡箍參考尺寸
D | t | b | H | D1 | D2 | ||||
基本尺寸 | 偏差 | 基本尺寸 | 偏差 | 基本尺寸 | 偏差 | 基本尺寸 | 偏差 | 參考 | |
7.0 | 6.0 | 7.6 | 8.3 | ||||||
8.0 | 8.6 | 9.5 | |||||||
8.5 | 0.6 | 9.2 | 10.2 | ||||||
9.0 | ±0.2 | 9.7 | 10.7 | ||||||
9.5 | 10.3 | 11.3 | |||||||
10.0 | 10.8 | 11.9 | |||||||
10.5 | 11.4 | 12.5 | |||||||
11.0 | ±0.03 | 8.0 | 7.0 | 11.9 | 13.1 | ||||
11.5 | 12.4 | 13.7 | |||||||
12.0 | 0.8 | 13.0 | 14.3 | ||||||
12.5 | 13.5 | 14.9 | |||||||
13.0 | 14.0 | 15.6 | |||||||
13.5 | 14.6 | 16.1 | |||||||
14.0 | 15.1 | 16.7 | |||||||
14.5 | 10.0 | 15.7 | 17.3 | ||||||
15.0 | ±0.25 | ±1.0 | 16.2 | 17.9 | |||||
15.5 | 16.7 | 18.4 | |||||||
16.0 | 17.3 | 19.1 | |||||||
16.5 | ±0.3 | 17.9 | 19.7 | ||||||
17.0 | 18.4 | 20.2 | |||||||
17.5 | 18.9 | 20.9 | |||||||
18.0 | 1 | ±0.04 | 19.4 | 21.4 | |||||
18.5 | 20.0 | 22.1 | |||||||
19.0 | 12.0 | 10.0 | 20.5 | 22.6 | |||||
19.5 | 21.1 | 23.3 | |||||||
20.0 | 21.6 | 23.8 | |||||||
20.5 | 22.2 | 24.4 | |||||||
21.0 | 22.7 | 25.0 | |||||||
23.0 | 24.8 | 27.4 | |||||||
24.0 | 1.2 | ±0.5 | 25.9 | 28.5 | |||||
25.0 | 27.0 | 29.8 | |||||||
註: | |||||||||
1 直徑D是在耳部具有所示正確的角度下的原始自由直徑。 | |||||||||
2 板厚s的偏差指成型前的偏差。 | |||||||||
3 安裝部最小直徑D1,指軟管套入硬管後,在直管部分的軟管外徑。 | |||||||||
4 最大張開直徑D2,指耳部相互碰上後的環罐內徑。 |
