彈性分組環的關鍵技術簡介

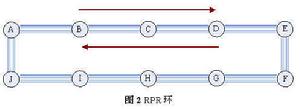

網路拓撲基於兩個反向傳輸的環，相鄰節點通過一對光纖、一對自WDM鏈路分插出的波長、一個SONET/SDH可拆卸OC-n電路以及其它雙向連線媒介連線並可採用WDM進行擴容。以該拓撲結構為基礎，每個RPR節點支持兩個環連線埠：一個支持與左邊鄰近節點的連線，另一個支持與右邊節點的連線，節點僅需掌握兩個連線埠的光路狀態。RPR的內環和外環都做為工作通道來傳送RPR協定封裝的數據幀和控制幀。控制幀可與數據幀在同一環傳輸，也可在另一環傳輸。但仿真結果表明：後一種更可靠。從網路結構可以看出，RPR支持單播、多播和廣播傳輸，因此更利於數據業務的傳送。此外，當發現節點網元或光纖傳輸失效時，RPR執行快速自動保護倒換機制，數據會在50ms內轉換到無故障的通道，這樣就提高了網路的健壯性。
RPR的基本結構是一個快取器插入環BIR，在任何一個節點都存在三個快取器，即傳送快取器，接收快取器和轉發快取器。到達節點的幀如果通過地址匹配認為是目的地是本地，則把幀接收到本地接收快取器，如果目的地不是本地，則通過轉發快取器發出。而本節點要傳送的幀則通過傳送快取器傳送數據。在單播的情況下，RPR支持空間重利用協定，即不同用戶間的數據幀可以經由環上不同的路徑同時在環中傳輸，這是由於所傳輸的數據幀是在目的節點而不是象FDDI那樣在源節點剝離開網路。
優點
彈性分組保護環1、頻寬利用率高：
與傳統的SDH相比，RPR通過統計復用技術、空間重新利用技術及暗光纖的利用大大提高了頻寬的利用效率；
2、快速而穩健的自愈能力：
RPR可以提供在故障出現後50ms時間內的自動保護倒換，為用戶提供了99.999%的服務時間。此外，業務流的優先權機制確保了優先權高的業務流能夠得到適當的處理以滿足實時性業務的需求。
3、為業務提供服務簡單快捷：
RPR可以實現在不同節點上不同的業務分散式接入。分散式接入、快速保護倒換和網路服務功能的自動重建為節點的快速插入和刪除提供了即插即用機制。
此外，RPR的數據通信速率可達1~10Gbps；RPR網路支持SLA，可滿足用戶對服務等級的嚴格要求，支持端到端的傳輸服務等級；充分簡化了網路層次，消除了功能上的重複性；易管理和操作，對資源和流量都採用分散式的方式進行管理，管理信息豐富；RPR還可以及時提供新服務和迅速對網路進行升級。
城域網應滿足快速、經濟、有效的為用戶提供有QoS保障的服務，其建設即要保持與原有的網路兼容，也要考慮到業務接入的多樣性和網路的可持續演進。本文在闡述三種新的解決方案不難得出：Gbit乙太網簡單、經濟等優點，但QoS和網管需進一步解決才更適合於WAN。LOBS的頻寬高、協定開銷少，不過成本高和技術的不成熟目前還不能大量用於WAN。RPR是應下一代MAN的要求而設計的。RPR由於其集IP的智慧型化、乙太網的經濟性和光纖環網的高頻寬效率和可靠性於一身，隨著標準化工作的進一步開展和市場的進一步擴大，RPR必將成為滿足新一代寬頻IP MAN所採用的最佳技術之一。
