廣電寬頻雙向網路
1、廣電雙向網路建設的緊迫性廣電網路原有以同軸電纜輻射的片區接入網僅用於廣播電視的單向傳送，而不能實現數位電視節目下發和互動業務的上傳，更不能實現其它以寬頻網為媒介的寬頻業務。應充分利用三網融合這一有利條件，快速實現由傳統的模擬廣播電視網路全面向數位化雙向網路轉變，實現從單一的電視播出機構向全面的數位電視業務、互動業務、寬頻業務和增值業務運營商的變革，在最短的時間內建設完善數位化雙向網路平台的建設，並開發出具備競爭力的業務內容，建立良性的運營模式，具備多業務運營的能力和資本。
2、雙向網建設原則
數位電視是有線電視秉承傳統電視的新一代的媒體業務方式，它並不是一個模擬到數字的簡單轉化，而是從根本上顛覆傳統的模擬播出模式，實現數位電視、互動節目、寬頻接入、增值業務的全業務運營網路。據此，數位電視網路的關鍵是內容平台、高頻寬雙向傳輸網的建設和後台運營模型體系的建立。為保證吉林廣電網路具備在與行業內的競爭和業務網路的先進性，雙向網路的建設必須秉承以下原則：（1）成本最最佳化。（2）符合有線電視廣播機制。（3）高頻寬。（4）高可靠性。（5）傳輸距離遠。（6）支持各種組播協定。
3、雙向改造的技術選擇
傳統有線網是單向廣播的網路，而從模擬向數位電視平台的轉變要求網路必須是一個能雙向傳送的雙平面，為此，傳統有線網必須進行雙向網改造。有線電視的發展方向是光纖到戶，但是經濟水平還不可能一步到位，趨勢是光進銅退，光進是指光傳輸越來越靠近用戶，從光纖到路邊（FTTC），到光纖到樓（FTTB），最終會發展到光纖到戶（FTTH）。在選擇有線電視接入網雙向改造技術方案時，要考慮到這一發展趨勢，為未來的網路發展留有空間。
（1）技術模型
在雙向改造方案中，比較普遍的模型選擇主要有兩種：①以CMTS頭端為主的雙向HFC模式，該模型以傳統有線網為基礎，在前端機房增加CMTS頭端設備，將數據業務信號調製成RF信號輸出到有線網上傳送，並接收上行數據並轉換成數據信號輸出到數據網路；在用戶端以RF直接提供模擬信號和數位電視信號；如需要提供寬頻上網，則另需在用戶端增加一個CableModem。②EPON+LAN（EoC）城域接入網模式。無源光網路技術，經過了前幾年的發展，是其大量發展套用的階段，而LAN技術也是在數據傳輸領域得到大量套用和驗證的。EPON+EoC的技術與EPON+LAN的技術差異是最後用戶接入方式的不同，EoC通過同軸電纜傳輸數據業務，主要是想解決入戶重新鋪線的問題。
（2）兩種模式比較分析
①從造價上來看，CableModem回傳方式要對Cable分配網進行雙向改造，局端加裝CMTS設備，用戶家中放置CableModem。主要費用集中於用戶家中的CableModem設備、前端的CMTS設備及Cable分配網改造費用，此方式平均每用戶的改造費用約為600多元。EPON+乙太網入戶方式要求乙太網入戶，費用主要集中於邊緣交換機設備及雙絞線的費用。平均每用戶改造費用約為200多元。EoC方式進行網路改造，需要在樓道內加裝同軸乙太網橋設備或AP設備，在每個用戶家中加裝信號分離模組。在市場上EoC設備有很多，國內外多家企業都有生產，價格也都不大一致。費用主要集中於同軸乙太網橋和用戶家中的信號分離模組。平均每用戶改造費用高於300元。
②從性能上分析，CableModem系統有完整的國際標準，通過共享頻寬的方式，每8MHz可以支持2048個CableModem，平均每用戶獨享頻寬10k～2M。回傳噪聲匯聚問題不易處理，工程調試困難，管理難度較大。EPON+乙太網回傳方式，用戶網路頻寬可控，分配靈活。每戶獨享頻寬最高可以達到10～100Mbps，便於今後開展其它業務。EoC方式系統遵循乙太網協定，標準化；連線埠間相互隔離，保證了用戶信息的安全性和隱私性；連線埠能有效防止用戶內部和外部環路的反射，提高了網路的可靠性；自適應交叉和非交叉連線，提高了網路的可用性和工程的方便性；無源接入，提高系統的穩定性，減小系統維護成本。用戶可獨享10Mbps頻寬。
（3）施工難度
對比三種網路改造的方式，CableModem回傳的方式要對Cable分配網進行網路改造，涉及到要對原有Cable分配網內設備進行改造。需要施工隊伍長時間的工作，工作主要集中於樓內，施工難度大，工程進展慢。EPON+乙太網入戶方式雖然在造價方面最具優勢，但其施工難度相對較大。由於用戶家中裝修、布線早已完成，再要將雙絞線拉入用戶家中會涉及到穿牆打洞的工作，不但施工不容易，而且會影響居民的日常生活，遭到用戶抵制的可能性極大，相比與其它兩種網改方式EPON+乙太網入戶方式的施工難度是最大的。EoC方式只需要將乙太網接到樓內，將雙絞線和Cable線接入樓內弱電井的同軸乙太網橋設備或AP設備，在用戶家中安裝信號分離模組。此方式不用對原有設備進行改造，施工難度最小。
建設模式
HFC網路的傳輸質量高、節目安全性高、入戶頻寬足夠大，發揮廣電網路的技術優勢，在主幹網頻寬不夠用時，考慮將調製設備邊緣化———調製設備儘量靠近終端用戶來有效利用HFC接入網的可用頻寬，從而將音視頻節目通過HFC網路下發給用戶。
新建小區要考慮的就是要採用先進的技術，不涉及到已有投資問題。可以通過在用戶端給STB集成乙太網卡，光節點以下重新布網建設EPON+乙太網。通過乙太網互動來實現互動業務。音視頻的下行通過HFC網路傳輸，控制信息和其它服務信息或服務導航信息通過乙太網傳輸。在部分新建小區已經將五類線入戶，光纜已經到樓。因此用EPON+LAN的方式開通雙向數據網路是必然的選擇。
HFC已經開通的小區可以繼續使用HFC網路開通雙向業務。對於進行了HFC網路雙向改造的地區，可以採用CableModem+CMTS實現回傳的方式。可以通過在用戶端給STB配置內置或外置CableModem來實現互動業務。音視頻的下行走廣播通道，控制信號和其它服務或服務導航信息走CableModem通道。CM用戶數量較多進行或完成雙向網改造，採用CM上網的用戶量較多的情況下建議繼續對CM用戶較集中的服務區保留現有系統，並擴容使之覆蓋整個服務區所有用戶以便提供CM機頂盒或外置CM加機頂盒的方式實現互動業務的覆蓋。為降低建設成本和CMTS的規模，同時在高峰期保護數據網路的服務質量，互動視頻業務的傳輸採用RF信號傳輸，僅僅通過CM傳輸上網數據和互動電視業務的控制和服務信息。在雙向業務開展初期對頻寬的要求並不很高，HFC網路可以滿足頻寬需求。這樣可以保護投資，不至於短時間內重複建設。當資金充裕、業務對頻寬要求增大時再進行EPON網路改造。改造的方式為光纜到樓。在進戶方式上可以使用五類線入戶或者EoC入戶。
尚未改造的小區已經不多，改造的方式應與新建小區相同。數據網路採用EPON到樓，入戶方式可以採用五類線入戶。在用戶不允許五類線入戶的情況下可以採用EoC入戶。使用哪一種網路技術建設雙向網路，除了技術的先進性外，一定要結合自己的實際特點，考慮能否快速部署和保護已有投資，選擇最適合自己的方式進行。
廣電網路公司正處在網路發展的第二階段，完善網路結構，提高網路的承載力，採用多種技術方案實現網路雙向化改造，網路雙向化建設和改造，必須根據各地現狀、資金和技術等實際情況，充分發揮有線電視網路音視頻業務的優勢，因地制宜、與時俱進地選擇適合網路狀況和技術特點的建設和改造技術方案，為廣電網路雙向業務的開展奠定基礎，同時以多功能業務拓展和提高服務水準，來推動網路系統建設，使有線電視網路真正具有寬頻、雙向、多功能的承載能力，把普通老百姓的電視接收終端變成家庭多媒體信息終端

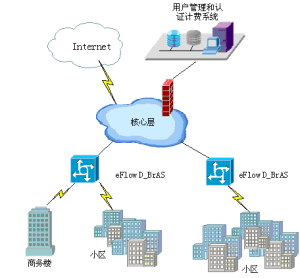

廣電寬頻通常是各地有線電視網路公司（台）負責運營的，通過HFC（光纖+同軸電纜混合網）網向用戶提供寬頻服務，通過CableModem連線到計算機，理論到戶最高速率38M，實際速度要視網路具體情況而定。而電信網是使用ADSL模式使用電話線連線到用戶，這就是廣電跟電信的區別。
廣電最終還是接入電信網路，由於廣電設備和電信接入限制，廣電寬頻用戶在上網的時候實際頻寬是根據同時線上的用戶數量和使用流量所決定的。比如，廣電接入電信的網路為1000M，有1000個2M用戶在同時上網，那么理論上每個用戶的實際使用網速是1M，事實上有的用戶可以達到2M（比如使用P2P下載）有的用戶打開網頁都很吃力。
以上說法不專業
1000M不等於1000個2M用戶，要看並發率，1000M大約能承載近4000用戶
據筆者所知，山東地區自2008年開始所有網路線路是租用其他網路公司。並不是HFC線路，所以在大部分時間裡，網路供應商會對網路進行限制。通常速度不到50K（實際速度）
設備介紹
面對三大電信運營商的FTTH三網合一的建設,接入網所承載的主體業務正逐漸向語音電話、數據寬頻、CATV轉變。這就需要高速穩定大範圍的接入網,來連線城域網、主幹網和用戶網。廣電傳統的有線電視接入網已逐漸不能滿足這種需求，光纖到戶（FTTH）也將成為廣電系統光纖入戶三網合一的主要接入方式。
為了充分利用光纖和光電設備資源，節省運行和維護費用，人們選擇點到多點的無源光網路（PON）作接入業務，而在此基礎上實現傳統電信網、計算機網和有線電視網融合的“三網合一”則是進一步降低成本的可行、有效的方案，也是網路發展的大趨勢。
FWAP-1550系列合波器，是一款增益譜頻寬在1540～1563nm的低噪聲、高性能、1路CATV+4、8、16、32路PON口輸入EDFA;4、8、16、32路PON邊+CATVEDFA合波輸出，且保證1310+1490nm的數據流不丟失。每個輸出連線埠都內置了一個高性能的CWDM波分復用器，每個上連光口很方便的連線OLT。與任何FTTxPON技術兼容，為三網融合、光纖到戶，提供了一種靈活的低成本解決方案。
FWAP-1550系列合波器，採用世界頂級品牌的泵浦雷射器和美國OFS的有源光纖。完善的APC、ACC、ATC控制，良好的通風散熱設計，保證了PUMPLaser的長壽命和高可靠工作。前面板的LCD提供整機的工作參數和告警。光丟失，雷射自動關閉，提供了雷射安全保護。所有光口均可在前面板安裝，也可選擇在後面板安裝。
FWAP-1550型PON+CATV摻餌光纖放大合波器,1路CATV+4、8路PON口輸入EDFA;4、8路PON+150nmCATVEDFA合波輸出。EDFA總光功率：13~26dBm。1U機箱。
FWAP-1550H型PON+CATV摻餌光纖放大合波器,1路CATV+16、32路PON口輸入;16、32路PON+150nmCATVEDFA合波輸出。EDFA總光功率：27~36dBm。2U機箱。
套用
現階段，CATV信號多採用模擬調製，載噪比（CNR）是衡量系統性能的重要指標。當CNR>50dB時，人眼覺察不到圖像的損傷，我國相關標準規定CATV用戶接收端的CNR不小於43dB。而根據模擬調製系統的相關理論，為了在接收端得到高的CNR，必須減少線路傳輸過程中的CNR劣化，提高入接收機的光功率（-6~2dBm，典型值為-1~0dBm1550nm），即提高局端CATV信號光的發射功率。在實際三網合一套用中，局端CATV信號的要通過光纖放大器對1550nm波長光功率進行放大。PON與合波的承載CATV業務的1550nm信號光時多採用EDFA和WDM各自獨立的設備或者價格高昂的大功率合波設備，這樣線路設備維護麻煩及投入成本高昂。
單纖傳輸杭州烽瑞光電設備有限公司開發的FWAP-1550系列光纖放大合波器，根據客戶需要定製，確保4~32路1310nm+1490nm/1550nm合波性能指標，性價比高。高功率放大合波器是採用鉺鐿共摻雙包層光纖和側向包層泵浦技術，其輸出功率達30~37dBm（5000mW）；輸出功率13~26dBm的放大合波器採用優質進口JDSU泵浦雷射器，他們均是在EDFA或YEDFA中內置wavelengthdivisionmultiplexing（WDM），技術實現上行1310nm波段、下行1490nm波段和廣播CATV1550nm波段信號光的單纖傳輸。
設備特點
◆本產品實現PON+CATVFTTH/FTTB三網合一的最新式光傳輸系統設備,是實現OLT和CATV1550nm光信號合波後放大功能,具有很高的性價比。
◆光輸入、輸出連線埠數:1路CATV+4~32路PON口輸入;4~32路PON+150nmCATVEDFA合波輸出。
◆合波後接收部分可以將OUN和本公司生產的FWR-1090WD型光接收機並用。
◆光連線埠類型PON入口：SC/UPC,合波輸出光口:SC/APC。
◆本產品使用的是機械式高效率散熱和風扇結合，全鋁外殼的側邊有一排緻密的散熱器，內部又有專門的鋁盒來安裝泵浦雷射器，既保護泵雷射器的安全也使雷射器更有效地散熱，使致冷、致熱電路能更輕鬆地實現泵雷射器的最佳工作溫度，這樣就更延長了泵浦雷射器的工作壽命。
◆帶RJ45標準接口的SNMP網管系統，使用戶能輕鬆實現遠端實時監控，產品提供協定輸出和網管介面軟體，以供用戶自由選擇，用戶也可以預留接口，外掛程式式的網管板可以隨時加裝。
◆雷射器採用美國的JDSU、Bookham和日本的古河。
◆前面板上的VFD或LED顯示器具有整機的功能顯示和故障告警。
◆優質的插拔式雙開關電源，可以90V～265V交流或-48V直流中工作。
◆集成WDM，在GPON,EPON使用上更簡潔。
