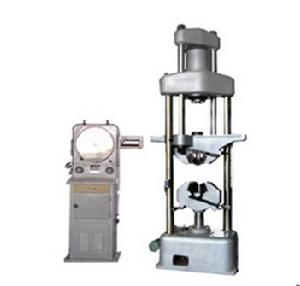

度盤顯示液壓萬能試驗機

10 12 15

WE度盤系列屬於老機型。該試驗機主要適用於建材、冶金、科研單位、大專院校、質量檢測中心和商品檢測等部門，做金屬材料的拉伸、壓縮、彎曲、剪下等試驗，增加簡單附屬檔案和裝置，還能對木材、水泥、混凝土、橡膠及其製品進行試驗。是一種理想的生產、科研和教學等行業要求的試驗機。 其設計和製造的依據是GB/T3159—92《液壓式萬能試驗機》。

主要特點：

主機採用油缸上置式結構，拉伸空間位於主機的下方，壓縮、彎曲試驗空間位於主機上方油缸座和上鉗口座之間，通過下鉗口座的移動調整拉伸試驗空間。
測力機構採用動擺測力裝置，手動控制試驗過程和加荷速度，度盤指示試驗力的大小，從動指針能指示出屈服力和最大力，跟蹤盤給出三級加荷速度，能夠描繪試驗力-位移曲線。

主要技術參數

1 最大試驗力kN 300
2 試驗力示值相對誤差 ≤示值的±1%
3 試驗力測量範圍 最大試驗力的4%~100%
4 夾緊方式 液壓夾緊
5 圓試樣夾持直徑mm Φ10~Φ32
6 扁試樣夾持厚度mm 0~15
7 扁試樣夾持寬度mm 70
8 最大拉伸試驗空間mm 550
9 最大壓縮試驗空間mm 300
10 測力計外形尺寸mm 1050×770×1775
11 主機外形尺寸（包括活塞行程）mm 1250×560×2987
12 電機功率kW 2.1
13 主機質量kg 2200
14 立柱淨間距mm 590
15 上下壓盤尺寸mm Φ120
16 彎曲支輥間距mm 1000
17 彎曲支輥寬度mm 140
18 容許彎曲度mm 100
19 剪下試樣直徑mm Φ10
20 活塞最大行程mm 300
21 活塞最大移動速度mm/min 約70
22 試驗空間調整速度mm/min 約150
23 位移測量裝置 標尺
