簡介/原理
平衡式泡沫比例混合裝置，其泡沫混合液的混合過程是由泡沫液泵把泡沫液加壓後進入平衡閥，通過平衡閥調節後注入比例混合器。當主管道的水由於壓力和流量的變化出現不同的工況時，因而保證裝置在運行過程中，源源不斷地配置出較為精確混合比的泡沫混合液，供給泡沫產生設備噴射合格的泡沫進行有效的滅火作業。
結構

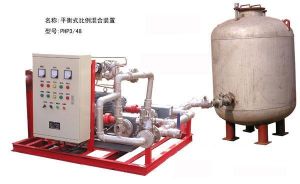

主要由常壓泡沫液儲罐、平衡閥、泄壓/持壓閥、安全閥、泡沫比例混合器、泡沫液泵、電氣系統、公共底座及管道附屬檔案等構成。
套用場所
平衡式泡沫比例混合裝置是一種比較先進的泡沫滅火裝置，特別適用於石油化工企業、大型油庫、油碼頭及海上鑽井平台等重要的消防工程。
優點
1、通過平衡閥動態調節進入泡沫比例混合器的泡沫液量，保證了精確的混合比。
2、採用不鏽鋼泡沫液齒輪泵供給泡沫液，使得泡沫混合液工作壓力和流量有較大的適應範圍，不會因泡沫液的腐蝕而銹死。
3、泄壓/持壓閥泄壓回流保證裝置額定工作壓力的穩定。
4、採用常壓式不鏽鋼泡沫液儲罐，維護簡捷，可靠性高，使用壽命長。
5、裝置使用於目前任何泡沫滅火劑（蛋白、氟蛋白、水成膜等）
6、滅火過程中可以隨時添加泡沫液，能更好的滿足現代大型泡沫消防工程的需求，工作更加可靠。
型號參數
平衡壓力式泡沫比例混合裝置（電動機、水輪機或柴油機驅動）
PHP3/48；PHP6/48；PHP3/64；PHP6/64；PHP3/80；PHP6/80；PHP3/100；PHP6/100；PHP3/120；PHP6/120；PHP3/150；PHP6/150；PHP3/200；PHP6/200；PHP3/250；PHP6/250；PHP3/280；PHP6/280；PHP3/300；PHP6/300
參數參數型號 進出口通徑(mm) 混合比(%) 工作壓力範圍(MPa) 壓力損失(%) 流量範圍(L/s) 裝置使用溫度範圍(℃)
PHP3/48 DN100 3～3.9 0.5～1.0 ≤15 6～18
PHP6/48 6～7 0～40
PHP3/72 DN100 3～3.9 18～45
PHP6/72 6～7
PHP3/100 DN150 3～3.9 36～100
PHP6 /100 6～7
PHP3/160 DN150 3～3.9 36～100
PHP6 /160 6～7
PHP3/200 DN120 3～3.9 36～100
PHP6 /200 6～7
PHP3/300 DN1203～3.9 36～100
PHP6 /300 6～7
現在按GB20031-2005 泡沫滅火系統及部件通用技術條件
平衡式比例混合裝置的型號組成已變更

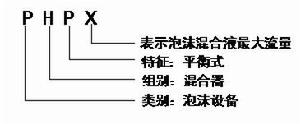

產品的型號組成如下：例：PHP100，即表示最大流量為100L/s的泡沫比例混合裝置。
