平行光管及自準望遠鏡
正文

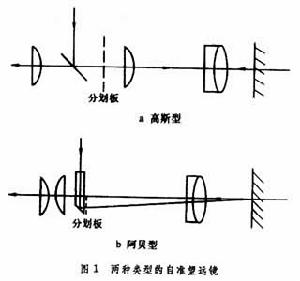

能提供一無窮遠目標或平行光束的光學儀器稱為平行光管，它是將一被光源照明的針孔或分劃板置於物鏡的焦面上而構成。平行光管可作為測試基準，廣泛地用於測試工作和對其他儀器的校準工作。從平行光管物鏡射出的平行光束，遇到平面反射鏡反射後，將循原路返回而被物鏡聚焦於針孔上。若無視差，則可憑此判定原光束的平行性。所謂自準望遠鏡就是無需其他儀器之助能校準光束的平行性的自準平行光管。實際的自準望遠鏡除將針孔換為分劃板外，後面還配上相應的照明機構和觀測目鏡。自準望遠鏡是工廠、實驗室常用的光學儀器，用來檢驗角度或角度的變化。例如，上述反射鏡若有任何轉動，則從視場內光學像位置的變動量便可測出鏡子的轉動量。一般，自準望遠鏡測角度的精度在分的量級（格值）；若備有測微裝置，可測至秒級，甚至十分之幾秒級。自準望遠鏡有兩主要類型:高斯型和阿貝型（圖1），高斯型自準望遠鏡的特點是，分劃板中心在光軸上，能嚴格的自準，視場內瞄準的目標是亮視場上的暗標記（例如十字叉線或標尺），亮度稍低；而阿貝型自準望遠鏡的特點是，分劃板中心不在光軸上，不能嚴格自準，瞄準的目標是暗視場上的亮標記,亮度較高。兩者各有優劣。另外還有雙分劃板型,兼有上兩型的一些優點。通常，在光學車間裡使用阿貝型來測量玻璃稜鏡的內、外角度；而高斯型則多用到裝校車間以檢測導軌、平台的平直性及各種部件的準直。例如，利用自準直望遠鏡來檢測沿導軌移動的反射鏡的法線方向的變化，可測出導軌的直度等。
平行光管及自準望遠鏡
平行光管及自準望遠鏡

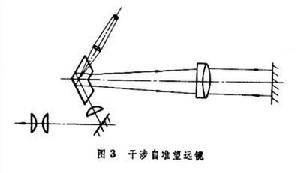

平行光管及自準望遠鏡圖3所示是當前較為新型的一種干涉自準望遠鏡,它以科斯特斯(Ksters)雙像稜鏡為主要部件，結構十分緊湊，可以攜帶，使用方便，測角精度約有一個量級的提高，達到0.01″。
