帶電防護用具絕緣測試裝置

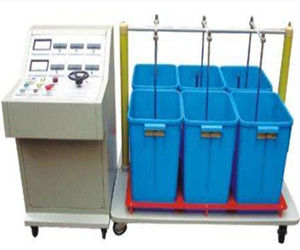

帶電防護用具絕緣測試裝置 （Protection tools insulate Test bed） 是絕緣靴、絕緣手套耐壓試驗最理想的裝置。絕緣靴（手套）耐壓試驗裝置分為兩個部件，一為水槽、二為控制台。水槽分上下區，上區為6隻小水槽，下區為試驗變壓器，可一次做6隻絕緣靴或6隻絕緣手套耐壓試驗。同時顯示絕緣靴或絕緣手套的泄漏電流。測試裝置設有過流保護、零位保護、時間保護及報警等功能。

工作原理

工作電壓220V/50Hz的工頻電源，接入0~220V電源，調節工頻耐壓試驗台，根據試驗變壓器的電磁感應原理，使變壓器產生0~50KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。

主要特徵

◆ 測試速度快，提高了工作效率 ；
◆ 耐壓、高壓泄漏電流直讀，還可自動識別不合格試品，智慧型化程度高 ；
◆ 可同時測試6雙絕緣靴（手套），並可讀取每隻的泄漏電流，準確判斷不合格的絕緣靴（手套）；
◆ 結構底部裝配腳輪，可隨意移動。技術參數
1、輸入電壓：～220V 50Hz
2、輸出電壓：0-50kV
3、容 量：3kVA
4、測試數量：每次6雙
5、測量數據：可顯示列印每隻被試品電壓值；泄漏電流值
6、過流保護；過壓保護；自定義時間、電壓、泄漏電流值
7、液晶顯示，全中文選單操作，帶列印
8、測量準確度：電壓±2%（±3個字）電流±2%（±3個字）
9、質量：絕緣靴（手套）操作箱12公斤工頻耐壓試驗台60公斤

結構設計

該產品分二部分組成：

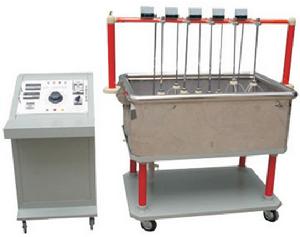

1、絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐組成；
2、絕緣靴（手套）操作箱見圖1

試驗步驟

1、將水槽內加入三分之二的水，並固定在絕緣檯面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口乾燥。
3、調節高壓管上的鬆緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。
4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，並將水槽箱上的每隻毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源，並將接地端接地。
6、設定好試驗時間及過流保護值。
7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。
8、順時針勻速旋轉調壓器手柄升壓，並密切注意控制箱儀表及水槽箱毫安表的情況。
9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損壞。
10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。
11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。
12、逆時針旋轉調壓器手柄降壓，然後關掉時間繼電器開關並按下斷開按鈕，拉下閘刀，試驗結束。
13、除非試驗允許，決不允許全電突然斷電。
14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。
