帶線一進一出分離器 簡介
帶線一進一出分離器，簡稱ADSL分離器（Splitter），套用於xDSL（xDSL是各種DSL的統稱，即數字用戶線路，是以傳統電話銅線為傳輸介質的傳輸技術，其中x代表不同種類的DSL技術，包括ADSL++、HDSL、VDSL等）的寬頻通信中。我們常說的分離器只是指ADSL（asymmetricalDigitalSubscriberLine非對稱用戶線路）分離器，即基於傳統語音電話線路上共線傳輸寬頻數位訊號的語音分離器（即ADSLoverPOTSSplitter），現在ADSL已升級到新版本更高速率的ADSL++和VDSL（VeryHighSpeedDigitalSubscriberLine甚高速數字用戶線）。
作用
語音分離器將線路上的低頻音頻信號（300～3400Hz）和傳輸數據的高頻數字調製信號（20KHz～4.4MHz/12MHz）有效分離，然後將音頻信號送入PSTN（PublicSwitchedTelephoneNetwork）交換機或POTS（PlainOldTelephoneService）電話機傳真機等，將高頻數字調製信號送入DSLAM（DSLAccessMultiplexer）/DSLMODEM數據機。DSL技術實現用戶方多個電話分機、傳真機和ADSL數據機使用時互不影響，即隔絕寬頻上網在POTS電話機中產生的電流噪聲，保證優質的通話效果，也避免由於電話振鈴導致的寬頻上網掉線，保證了一定傳輸距離下的寬頻網上下載的速率等等。

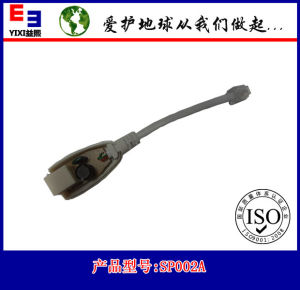

帶線ADSL分離器
帶線ADSL分離器參數
帶線一進一出分離器參數詳情
POSTPORTIMPEDANCEZr=600Ω
Modemimpedance30kHzto2208KHz100Ω
Insertionloss@1004Hz<0.3dB
With5filters200to3.4kHz<2.5dB
3.4kHzto4kHz<4dB
Attenuationdistortionbetween600ohmsresistivesinglefilter(relativeto1004Hz）200Hz<f<3.4kHz<0.3dB
3.4kHzto4kHz<0.75dB
Returnloss(LINEtoPHONE)SRL-L>=12dB
erl>=10dB
SRLH>=5dB
Returnloss(PHONEtoLINE)SRL-L>=13dB
ERL>=9dB
SRLH>=3dB
LongitudinalconversionlossLCL200Hzto1kHz>58dB
1kHzto3kHz>53dB
DCresistance<12Ω
Delaydistortion200Hzto4kHz<100usec
IsolationresistanceTiptoRing>10MΩ
Stopbandattenuation30kHz<f<300kHz>26dB
300kHz<f<2208KHz>65dB
