簡介

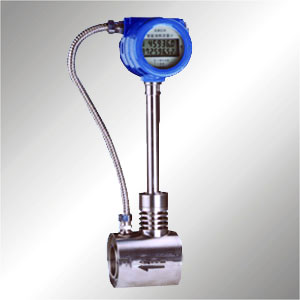

HN-HLUG系列帶溫壓補償一體式渦街流量計,主要用於工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
詳細資訊
帶溫壓補償一體化渦街流量計套用:無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表採用壓電應力式感測器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量
由上式可見，VSF輸出的脈衝頻率信號不受流體物性和組分變化的影響，即儀表係數在一定雷諾數範圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力感測器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高渦街流量計的耐高溫及抗振動性能，我公司新近開發出了LU改進型渦街流量感測器，因其獨特的結構和選材使該感測器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
在實際套用中，往往最大流量遠低於儀表的上限值，隨著負荷的變化，最小流量又往往會低於儀表的下限值，儀表並非工作在它的最佳工作段，為了解決這一問題，通常採用在測量處縮徑提高測量處的流速，並選用較小口徑的儀表以利於儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研製的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型渦街流量計採用微功耗高新技術，採用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的採購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度感測器，可以直接測量出飽和蒸汽的溫度並計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力感測器，用於氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量
技術參數
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連線式口徑選擇 100,150,200
◆流量測量範圍 正常測量流速範圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量範圍 液體、氣體流量測量範圍見表2； 蒸氣流量範圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈衝電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈衝占空比約50%,傳輸距離為100m
◆脈衝電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不鏽鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
防護等級 IP65
安裝
在實際套用中，往往最大流量遠低於儀表的上限值，隨著負荷的變化，最小流量又往往會低於儀表的下限值，儀表並非工作
在它的最佳工作段，為了解決這一問題，通常採用在測量處縮徑提高測量處的流速，並選用較小口徑的儀表以利於儀表的測量，但是這種變徑方式必須在變徑管與儀
表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。
為了使用方便，電池供電的本地顯示型渦街流量計採用微功耗高新技術，採用鋰電池供電可不間斷運行兩年以上，節省了電
纜和顯示儀表的採購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償 渦街流量計具有無運動部件,測量範圍大,運行可靠,測量精度高,介質適應性廣泛,
壓力損失小,結構簡單,安裝維護方便,可遠距離傳輸信號等特點,給用戶使用帶來了極大的方便.可廣泛用於石化,冶金,紡織,醫藥,機械,供水,供熱,熱
電,科研等行業的各種液體,氣體,蒸汽等單相流體的工藝計量和節能管理,倍受各界用戶的重視和好評
