差分信號在高速電路設計中套用越來越廣泛，如USB、HDMI、PCI、DDR*等，承載差分信號的差分線主要優勢有：抗干擾能力強，能有效抑制EMI、時序定位精確等，對於PCB工程師來說，最關注的是如何確保在實際走線中能完全發揮差分線的這些優勢。

PADS中布差分線

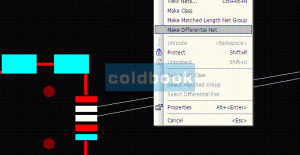

（1）定義差分對信號：在Router中，同時選定需要走差分線的網路（Net），右擊後選擇Make Differential Net，如右圖所示。

（2）打開項目瀏覽器Project Explorer視窗，展開Net Objects樹形列表下的Differential Pairs項，剛剛定義的差分對DM<->DP就在這裡，選定該差分對後右擊選擇Properties，如右下圖所示。

（3）在彈出的對話框中，可設定相應的線寬及線距，此處分別設定為8與6（8:8:6）。點擊OK，即完成差分對的定義。線寬及線距影響差分線的阻抗，其值可由Polar SI8000軟體粗略估算一下，對於阻抗要求高的可與PCB廠家溝通確定。

（4）選擇其中的一個引腳，按F3或單擊工具列上圖示，即可開始差分對布線（與常規布線一致），如上圖所示。

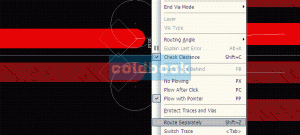

（5）在終端處需要分開布線，右擊後選擇彈出選單中的Route separately，如左圖所示。

（6）按如上操作後，按常規走線完成即可，如上圖所示。

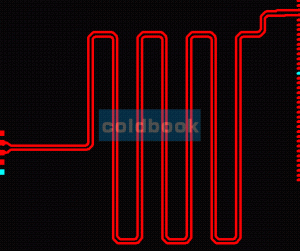

至此已經完成了差分線的走線，有些讀者可能會見過一些如DDR*的板子，差分線也走了蛇形線，如右圖所示。其實將蛇形線與差分線兩個結合起來是很容易做到的，這裡就不贅述了。
