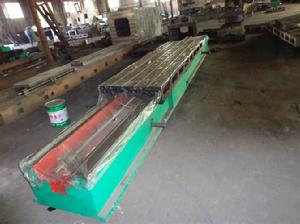

工具機床身

工具機床身 是工具機附帶的部分，有利於實際操作。

工具機床身分析退火種類：常見的退火工藝有：再結晶退火，去應力退火，球化退火，完全退火等。退火的目的：主要是降低金屬材料的硬度，提高塑性，以利切削加工或壓力加工，減少殘餘應力，提高組織和成分的均勻化，或為後道熱處理作好組織準備等。1.完全退火和等溫退火完全退火又稱重結晶退火，一般簡稱為退火，這種退火主要用於亞共析成分的各種碳鋼和合金鋼的鑄，鍛件及熱軋型材，有時也用於焊接結構。一般常作為一些不重工件的最終熱處理，或作為某些工件的預先熱處理。2.球化退火球化退火主要用於過共析的碳鋼及合金工具鋼（如製造刃具，量具，模具所用的鋼種）。其主要目的在於降低硬度，改善切削加工性，並為以後淬火作好準備。3.去應力退火去應力退火又稱低溫退火（或高溫回火），這種退火主要用來消除鑄件，鍛件，焊接件，熱軋件，冷拉件等的殘餘應力。如果這些應力不予消除，將會引起鋼件在一定時間以後，或在隨後的切削加工過程中產生變形或裂紋。　標準：GB9439—88

二、床身的特點：
(1)耐磨性與消震性好。由於鑄鐵中石墨有利於潤滑及貯油，所以耐磨性好。同樣，由於石墨的存在，灰口鑄鐵的消震性優於鋼。
(2)工藝性能好。由於灰口鑄鐵含碳量高，接近於共晶成分，故熔點比較低，流動性良好，收縮率小，因此適宜於鑄造結構複雜或薄壁鑄件。另外，由於石墨使切削加工時易於形成斷屑，所以灰口鑄鐵的可切削加工性優於鋼。
三、硬度和抗拉強度之間的關係：灰鑄鐵的硬度和抗拉強度之間，存在一定的對應關係，其經驗關係式為：
1、當O≥196N/mm㎡時
HB=RH(飛00+0 4380b) (B1)
2、當0≥796N/mm㎡時
HB=RH (44+O 7240b) (B2)
式中相對硬度(RH)值主要由原材料、熔化工藝、處理工藝及鑄件的冷卻速度所確定。
四、利用樹脂砂型鑄造工具機床身鑄件的優點
1樹脂砂型剛度好，澆注初期砂型強度高這就有條件利用鑄鐵凝固過程的石墨化膨脹，有效地消除縮孔、縮松缺陷，實現灰鑄鐵、球墨鑄鐵件的少冒口、無冒口鑄造。
2實型鑄造生產中採用聚苯乙烯泡塑模樣套用呋哺樹脂自硬砂造型。當金屬液澆入鑄型時，泡沫塑膠模樣在高溫金屬液作用下迅速氣化，燃燒而消失，金屬液取代了原來泡沫塑膠所占據的位置，冷卻凝固成與模樣形狀相同的實型鑄件。
3相對來說，消失模鑄造對於生產單件或小批量的汽車覆蓋件，工具機床身等大型模具較之傳統砂型有很大優勢，它不但省去了昂貴的木型費用，而且便於操作，縮短了生產周期，提高了生產效率，具有尺寸精度高，加工餘量小，表面質量好等優勢。
