工具式模板建築
概述 20世紀50年代以來，隨著建築工業化的推廣，混凝土澆注技術和吊裝機械的改進，模板式建築得到發展。在已開發國家，工具式模板的設計和製作已成為獨立的行業，設計生產模板體系的部件和配件、輔助材料和專用工具，例如，生產澆注外牆飾面用的模板里襯、輔助鐵件、支撐和脫模劑等。工具式模板的特點是使用靈活，適應性強。模板是由工廠生產的，表面平整，尺寸精確。利用模板體系可設計成各種形式，適用於多種工程的需要。製造工具式模板所用的材料除鋼板外，還有木製板、鋼絲網水泥板等。套用工具模板，可以省去大量內外飾面的濕作業量，加快了施工進度，但現場澆注混凝土的工作量大，施工組織複雜。工具式模板建築有全現澆、現澆和預製相結合兩種施工方法。全現澆是建築中的主要承重構件，如牆、樓板、屋頂等採用全部現澆方法。現澆和預製相結合方法是牆或樓板兩者中，一種現澆，另一種預製裝配。

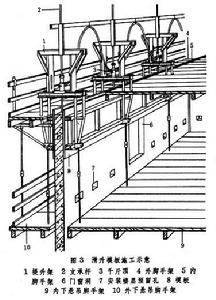

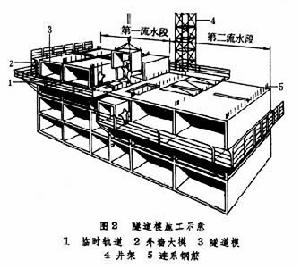

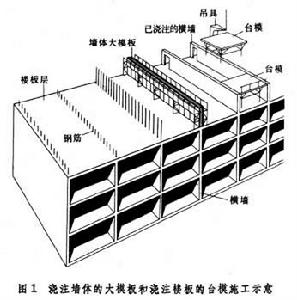

模板種類及其施工方法 模板的種類及其施工的方法主要有:①靈活模板。這是一種通用性拼裝式模板,是用模數確定的平模板和配套的支撐系統組成的。它的尺寸模數系列化，可根據每個建築的尺度要求進行組裝。這種模板重量輕，便於裝拆、運輸、堆放。但每次要重新組裝，比較麻煩。②大模板。通常用的大模板是根據某一類大量建造的建築物的通用設計參數製造的，有一定的專用性。用於牆體的大模板有大角模板、小角模板、平模板三種。大角模板用於內外牆同時現澆的牆體；小角模板為平模板的補充角模，附有能鏇轉的角鋼邊模。大模板現澆的建築的內承重牆一般都用大模板逐層澆注；而樓板和外牆則有用預製板裝配的，也有現場澆注的。1974年中國瀋陽試建了第一棟大模板多層住宅，其內外牆均用大模板現場澆注，樓板用預製空心板。1975年北京和上海多層住宅建築內牆現澆，外牆、隔牆和樓板用預製板裝配,用此法建造的房屋稱為 “一模三板”建築。③台模。用於澆注樓板，因形如台狀而得名。它的長度和寬度可以根據開間尺寸調整。它的下面有可以上下調節的腿狀支架。施工時先用大模板澆注牆體。牆體達到一定強度時，拆去牆模板，吊放台模支立於下層樓板上，上置鋼筋網，澆注樓板。如此逐層施工 （圖1）。在台模上鋪玻璃纖維複合材料模殼,可澆注多種形式的梁和樓板,如槽形板、雙向密肋板、梁板結構等。④隧道模。由牆模和樓板模組成，形似隧道，可同時澆注內牆和樓板。有整間對分式隧道模和分段隧道模等。一般在下層樓板上設臨時軌道，整個模板可以象抽屜一樣使用，拆模時用吊裝機械從軌道上抽出模板，再運到下一個作業段組裝使用（圖2）。辦公樓住宅等開間相同的建築適合於用台模和隧道模施工，其結構整體性強，適於建造高層樓房，可達30層。⑤筒模。一種圓筒形或方筒形整體式的鋼製模板。圓筒形筒模用於澆注煙囪或筒倉，方筒形多用於澆注建築物的電梯井和樓梯間的豎井，因而又名豎井模。⑥滑升模板。連續澆注混凝土牆體用的模板。施工方法是:用牆體內鋼筋作導桿,藉助於油壓千斤頂逐漸提升模板進行澆注。滑升速度每小時10～20厘米。這種模板適用於澆注簡單的垂直構築物如煙囪、水塔、筒倉等。在民用建築方面，滑升模板多用於建造10～20層樓房。廣州的17層的“中國大酒店”、哈爾濱的20層電視樓都是用滑升模板施工的（圖3）。滑升模板用於澆注樓梯、電梯間等筒體結構核心部分，以及用於澆注內外牆。為了適應滑升模板施工特點，建築平面應簡單整齊，轉角、牆垛應儘量減少,不宜作繁瑣裝飾,尤其不宜作凸出的橫線條。內牆面可以邊滑升邊抹壓，外牆面也可以後噴塗飾面。滑升模板澆注的牆體的結構整體性好，施工速度快，機械化程度高。主要問題是各個千斤頂應同步提升，並要控制牆體的垂直度。
