岩體平面相似模型試驗系統

岩體平面相似模型試驗系統

主要用途

岩體平面相似模型試驗系統可以開展水電站引水隧洞、地下廠房、跨海隧道、石油和核廢料存儲、深部採礦和大型地下空間開發等重大工程中的複雜問題的研究。是科研單位、高校以及生產套用單位進行相關研究和檢測的設備。系統包括模型試驗台架、伺服載入控制系統、數據測量及採集分析系統。

主要規格及技術指標

 型號：ZYDL-YS120100
 控制系統能控制豎向均布載荷和水平均布載荷

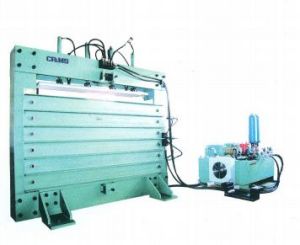

長春機械科學研究院有限公司岩體平面相似模型試驗系統

 試樣尺寸：最大2000mmx300mmx1200mm（長x寬x高）
 最大豎向載荷：120kN（30kNx4），（最大應力為0.2MP）
 最大水平載荷：100kN（33.3kNx3），（最大應力為0.25MP）
 控制油路：水平1路（比例伺服控制），豎向頂面1路（比例伺服控制）
 試驗精度等級：2級，載入精度優於示值的±2%
 變形測量範圍：5～80mm
 千斤頂行程：≤150mm
 試驗持續時間：四周（持續時間內系統保持恆定載荷，過程中載荷控制精度優於示值的±2%）
 控制模組：控制模組對系統進行自動控制和人工控制；軟體模組允許用戶將測試數據轉換成適用於用戶的真實信息，提供所有的數顯和繪圖報告形成功能，能滿足現代結構實驗室的各種需求；
 保護功能：超載、限位、過流、過壓保護。
 系統拆卸組裝方便；噪音低於65分貝。

主要規格及技術指標

 型號：ZSDM800400

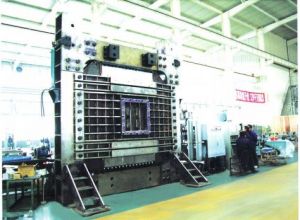

長春機械科學研究院有限公司岩體平面相似模型試驗系統

 最大淨空尺寸：1386×1386×800mm（長×寬×高）。
 載入負荷：豎向：800KN，由一個伺服作動器實現水平兩個正交方向：400KN，每個方向上一個伺服作動器。
 載入油缸活塞行程：豎向600mm；水平向：上層±150mm，下層±150mm。
 載入行車最大速率：豎直向：0.01m/s水平向：0.01m/S。
