主要內容

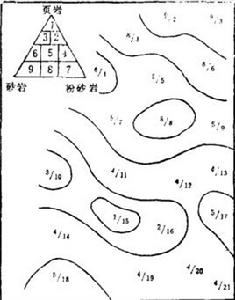

岩性圖又稱岩石類型圖，是岩相古地理圖的基礎圖件。是用來表示製圖單位岩石類型在平面上的變化規律。這是一種以分區形式表示的圖件，通常採用三角圖分區法。即按製圖單位各沉積剖面主要出現的岩石類型進行歸併和分類。一般分為三類，以此為角頂作成等邊三角形，按組合關係進行分區。
編制方法
將各剖面的岩石類型在三角圖上投點，依投點結果在平面底圖上編制岩性分區圖。常用的三角圖分區方法有百分比法、比率法、熵函式法、等級函式法、岩相偏離法等。岩性圖與地層等厚圖是劃分沉積相帶的主要基礎。岩性是指反映岩石特徵的一些屬性，如顏色、成分、結構、構造、膠結物、及膠結類型、特殊礦物等。
套用
在一些情況下，例如，在火山岩地區為了研究噴發的中心和順序；在變質岩地區為了劃分變質帶；為查明礦產的形成及賦存情況與岩性的關係，進一步了解礦區的岩層、構造等特徵；為表示含水層的分布情況和反映某一地區的工程地質條件等，常需要編制岩性圖。
發展歷史
早在18世紀就有了編制地質圖的最初嘗試，但基本上是沒有時代概念的岩性圖。19世紀初，隨著真正地質圖的出現，地質學才真正成為科學。然而，普通地質圖不能充分反映地殼構造和其在不同地區的演化，從而著手編制專門的構造圖。最初是只表示不同時代斷裂和褶皺走向的線條圖。到20世紀初，出現了表示不同時代（主要變形結束期）大陸分帶的小比例尺歐洲構造圖。這種分帶的前提一直延續到本世紀中葉，它首先是地殼沿著地槽一造山帶一地台序列演化的觀點，其次是充分體現了施蒂勒造山幕表中的構造旋迴觀點。
