簡介
小梁疲勞試驗裝置以電腦為基礎，使用設備上的感測器獲取反饋（力和應變）信號。小梁夾具適用於運行瀝青混合料小梁四點彎曲試驗，每一個載入點和反力點都能夠自由轉動和水平平移。試件的豎向夾緊依靠伺服馬達驅動的滾珠螺旋推進得以實現，在測試過程中，保持試件的上下底面持續緊貼夾具表面，其夾持力則通過IMACS控制器調節馬達電流來控制。
小梁疲勞試驗裝置用的是底部載入方式，作動器裝備有一個高性能的電液伺服閥，整個載入系統具有PID反饋閉環控制和運行時間適應控制。液壓泵電源為230V電壓，單相，使用溫度調節控制的風扇空氣冷卻系統來冷卻液壓油。
用途
進行四點彎曲小梁疲勞試驗，以測試在重複彎曲荷載作用下瀝青混合料的抗疲勞開裂壽命。
標準
AASHTO T321/TP8；EN12697-24 附錄D；EN12697-26 附錄B；prEN13108-20 附錄 D
特點
操作安全、方便，氣動式抽提瀝青試件使試驗變得更容易， 四柱式載入框架設計，具有卓越的穩定性
伺服控制使載入和角度調整變得更精準
旋轉角度在0～3°內可任意調節
使用按鈕就可改變豎向應力、旋轉角度和速度
壓實過程中，可測試剪應力
實時圖像顯示試樣高度、密度，豎向剪應力或旋轉角、旋轉周期數

規格
完全一體化的單機試驗系統
測試瀝青混合料的抗疲勞性能和勁度
數字式伺服控制液壓作動器，能夠提供精確的載入波形控制
新型的“floating straight-edge”
試樣表面感測器，減少了由於支架柔性而引起的誤差
正弦（或半正弦）應變（或應力）載入控制模式
力控制式電動試樣夾持
所有的載入點及反力點均能夠轉動和平移
載入頻率在30Hz時，荷載能夠超過10kN

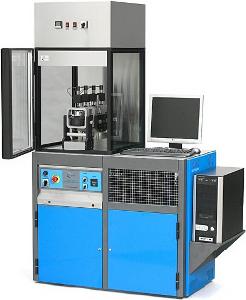

澳大利亞IPC BFA液壓獨立式四點彎曲小梁疲勞試驗裝置技術規格：
載入能力 動態可達10KN
載入頻率 可達60Hz
做動器行程 30mm
試樣尺寸 70 max(h) x 85 max(w) x 380 min(l)mm
尺寸： 1100(長) x 630(寬) x 1500(高)
重量： 250kg(不包含液壓油)
環境箱 溫度範圍：0～+60℃，220V/50Hz，1ph
精度：±0.2℃
噪聲水平 小於70db（在2 m處）
