簡介
分類

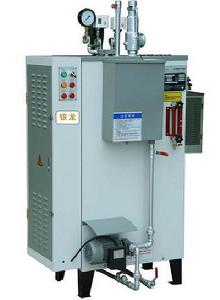

小型蒸汽鍋爐按照燃料可以分為小型電蒸汽鍋爐、小型燃油蒸汽鍋爐、小型燃氣蒸汽鍋爐等；按照構造可以分為立式小型蒸汽鍋爐、臥式小型蒸汽鍋爐，小型蒸汽鍋爐多為單、雙回程的立式結構，大型蒸汽鍋爐多為三回程的臥式結構。保護系統
水位保護
蒸汽鍋爐配有二台水泵，運行和備用。鍋爐配套一至二隻板式水位計，應經常相互比較，發現指示不一致的，須立即校正。水位計應每班進行沖洗，以確定其真實水位。同時還配有電極點水位平衡筒，可以準確的採集水位信號以發出報警或進行給水泵控制。
壓力保護
a.蒸汽壓力保護鍋爐壓力超過額定值時，需進行連鎖保護：方法是停爐，燃燒系統停止工作；也可改變火嘴，單段或雙段燃燒，亦可調節油量，從而降壓，確保鍋爐安全運行。 燃油(氣)蒸汽鍋爐壓力保護與水位一樣，採用多重保護:
① 壓力控制器
一般用二個壓力控制器，將壓力信號轉化為電氣信號的機電轉換裝置，它的功能將壓力高、低不同的信號輸給電氣開關，對外線路進行自動控制或連鎖保護。
常用壓力控制器及電接點壓力表，能使蒸汽壓力超壓報警，達到極限時切斷燃燒器；壓力控制器根據實際運行壓力調節單火或雙火燃燒；對於大型燃燒器，可根據壓力大小調節燃油量的大小，始終保持壓力穩定運行。
② 安全閥
安全閥是鍋爐保護中的最後一道防線，在鍋爐壓力超過極限時，根據安全閥設計所配的整定壓力，排汽泄壓，確保鍋爐正常運行。
溫度保護
溫度保護是鍋爐安全運行過程中的重要程式，對於蒸汽鍋爐溫度的調節及保護尤為重要；同時在熱水鍋爐超溫時達到調節保護作用。鍋爐常用的溫度保護裝置為雙金屬溫度控制器熄火保護
防止爐膛爆炸事件的發生，燃油（氣）鍋爐必須設定熄火保護裝置，功能是監測爐膛內燃燒情況（包括點火，當點火失敗或燃燒中途熄滅時，一般在5秒內重新點火，1秒鐘內運行，關閉進油（氣）電磁閥，並接通和發出聲光報警信號，這時鼓風機繼續運轉，吹掃爐膛內殘餘的可燃氣體，經過20～30秒鐘的吹掃後，自動切斷鼓風機及各種輔機電源，鍋爐停止運行。）由火焰監測器和控制裝置組成。火焰監測器的作用是將控制裝置發出火焰存在或中斷的信號。主要使用的是光電倍增管、光敏電阻和光電池，它們都有紫外型或紅外型，一種光電轉換元件，工作原理將光照輻射的強弱轉變成相應的強弱電流。並呈線性狀態輸出，有時感應電流弱，要通過放大，才能對控制器產生作用。
停電自鎖保護
在突發電源中斷情況下，鍋爐運行立即停爐自鎖，若電流恢復通電，隨時啟動，必須復位解除自鎖，才能重新點火啟動。採用進口彩色和單色觸控螢幕控制系統，運行過程實現全自動化，具有自動補水、缺水、超溫、超壓、自動斷電並報警、漏電保護等安全保護系統
事故種類及處理方法
一、鍋爐超壓事故
1、鍋爐超壓的現象(1)汽壓急劇上升，超過許可工作壓力，壓力表指針超“紅線”安全閥動作後壓力仍在升高。
(2)超壓聯鎖保護裝置動作時，應發出超壓報警信號，停止送風、引風、給煤。
(3)蒸汽溫度升高而蒸汽流量減少。
2、鍋爐超壓的處理
(1)迅速減弱燃燒，手動開啟安全閥或放氣閥。
(2)加大給水，同時在下汽包加強排污（此時應注意保持鍋爐正常水位），以降低鍋水溫度，從而降低鍋爐汽包壓力。
(3)如安全閥失靈或全部壓力表損壞，應緊急停爐，待安全閥和壓力表都修好後再升壓運行。
(4)鍋爐發生超壓而危及安全運行時，應採取降壓措施，但嚴禁降壓速度過快。
(5)鍋爐嚴重超壓消除後，要停爐對鍋爐進行內、外部檢驗，要消除因超壓造成的變形、滲漏等，並檢修不合格的安全附屬檔案。
二、鍋爐缺水事故
1、鍋爐缺水的現象(1)水位低於最低安全水位線，或看不見水位，水位表玻璃管（板）上呈白色。
(2)雙色水位計呈全部氣相指示顏色。
(3)高低水位警報器發生低水位警報信號。
(4)低水位聯鎖裝置，水位低於規定值應使送風機、引風機、爐排減速器電機停止運行。
(5)過熱器汽溫急劇上升，高於正常出口汽溫。
(6)鍋爐排煙溫度升高。
(7)給水流量小於蒸汽流量，如若因爐管或省煤器管破裂造成缺水時，則出現相反現象。
(8)缺水嚴重時，可嗅到焦味。
(9)缺水嚴重時，從爐門可見到燒紅的水冷壁管。
(10)缺水嚴重時，爐管可能破裂，這時可聽到有爆破聲，蒸汽和煙氣將從爐門、看火門處噴出。
2、鍋爐缺水的處理
(1)通過“叫水”，判為嚴重缺水時，必須緊急停爐，嚴禁盲目向鍋爐給水。
(2)通過“叫水”判為輕微缺水時，應減少燃料，鼓風，引風，並緩慢給水。
三、鍋爐滿水事故
1、鍋爐滿水的現象(1)水位高於最高許可線，或看不見水位，水位表玻璃管（板）內顏色發暗。
(2)雙色水位計呈全部水相指示顏色。
(3)高低水位警報器發生高水位警報信號。
(4)過熱蒸汽溫度明顯下降。
(5)給水流量不正常地大於蒸汽流量。
(6)分汽缸大量存水，疏水器劇烈動作。
(7)嚴重時蒸汽大量帶水，含鹽量增加，蒸汽管道內發生水錘聲，連線法蘭處向外冒汽滴水。
2、鍋爐滿水的處理
沖洗水位表，確定是輕微滿水還是嚴重滿水。方法：先關閉水位表，水連管鏇塞，再開啟放水鏇塞，如能看到水位線從上下降，表明是輕微滿水，停止給水，開啟排污閥，放至正常水位。
如嚴重滿水時，因採取緊急停爐措施。
四、鍋爐汽水共騰事故
1、鍋爐汽水共騰的現象(1)水位表內水位上下急劇波動，水位線模糊不清。
(2)鍋水鹼度、含鹽量嚴重超標。
(3)蒸汽大量帶水，蒸汽品質下降，過熱器出口汽溫下降。
(4)蒸汽管道內發生水錘、法蘭連線處發生漏汽漏水。
2、鍋爐汽水共騰的處理
(1)減弱燃燒，關小主汽閥，減少鍋爐蒸發量，降低負荷並保持穩定。
(2)完全開啟上鍋筒的表面排污閥（連續排污閥），並適當進行鍋筒下部的排污。同時加大給水量，以降低鍋水鹼度含鹽量，此時應注意保護水位的控制。
(3)採用鍋內加藥處理的鍋爐，應停止加藥。
(4)開啟過熱器、蒸汽管道和分汽缸上的疏水閥。
(5)維持鍋爐水位略低於正常水位。
(6)通知水處理人員採取措施保證供給合格的軟化水。
增加鍋水取樣化驗次數，直至鍋水合格後才可轉入正常運行。
(7)在鍋爐水質未改善前，嚴禁增大鍋爐負荷。事故消除後，應及時沖洗水位表。
五、鍋爐爆管事故
1、鍋爐爆管的現象(1)爆管時可聽到汽水噴射的響聲，嚴重時有明顯的爆破聲。
(2)爐膛由負壓燃燒變為正壓燃燒，並且有爐煙和蒸汽從爐牆的門孔及漏風處大量噴出。
(3)給水流量不正常，大於蒸汽流量。
(4)雖然加大給水，但水位常常難以維持，且汽壓降低。
(5)排煙溫度降低，煙氣顏色變白。
(6)爐膛溫度降低，甚至滅火。
(7)引風機負荷加大，電流增高。
(8)鍋爐底部有水流出，灰渣斗內有濕灰。
2、鍋爐爆管的處理
(1)爐管破裂泄漏不嚴重且能保持水位，事故不至擴大時，可以短時間降低負荷維持運行，待備用爐啟動後再停爐。
(2)爐管破裂不能保持水位時，應緊急停爐，但引風機不應停止，還應繼續給鍋爐上水，降低管壁溫度，使事故不致再擴大。
(3)如因鍋爐缺水，管壁過熱而爆管時，應緊急停爐，且嚴禁向鍋爐給水，這時應儘快撤出爐內余火，降低爐膛溫度，降低鍋爐過熱的程度。
(4)如有幾台鍋爐並列供汽，應將事故鍋爐的主蒸汽管與蒸汽母管隔斷。
六、過熱器管爆破事故
1、過熱器管爆破的現象(1)過熱器附近有蒸汽噴出的響聲或爆破聲。
(2)蒸汽流量不正常地下降，而流量不正常地小於給水流量。
(3)爐膛負壓減小或變為正壓，嚴重時從爐門、看火孔向外噴汽和冒煙。
(4)過熱器後的煙氣溫度不正常地降低或過熱器前後煙氣溫差增大。
(5)損壞嚴重時，鍋爐蒸汽壓力下降。
(6)排煙溫度顯著下降，煙囪排出煙氣顏色變成灰白色或白色。
(7)引風機負荷加大，電流增高。
2、過熱器管爆破的處理
(1)過熱器管輕微破裂，可適當降低負荷，在短時間內維持運行，此時應嚴密監視泄漏情況，與此同時，迅速啟動備用鍋爐。若監視過程中故障情況惡化，則應儘快停爐。
(2)過熱器管破裂嚴重時，必須緊急停爐。
七、省煤器管爆破事故
1、省煤器管爆破和現象(1)鍋爐水位下降，給水流量不正常地大於蒸汽流量。
(2)省煤器附近有泄漏響聲，爐牆的縫隙及下部煙道門向外冒汽漏水。
(3)排煙溫度下降，煙氣顏色變白。
(4)省煤器下部的灰斗內有濕灰，嚴重時有水往下流。
(5)煙氣阻力增加，引風機聲音不正常，電機流量增大。
2、省煤器管爆破的處理
(1)對於不可分式省煤器，如能維持鍋爐正常水位時，可加大給水量，並且關閉所有的放水閥門和再循環管閥門，以維持短時間運行，待備用鍋爐投入運行後再停爐檢修。如果事故擴大，不能維持水位時，應緊急停爐。
(2)對於可分式省煤器，應開啟旁通煙道擋板，關閉煙道擋板，暫停使用省煤器。同時開啟省煤器旁通水管閥門，繼續向鍋爐進水。煙、水可靠隔絕後，將省煤器記憶體水立刻放掉，開啟空氣閥或抬起安全閥。如煙道擋板嚴密，在能確保人身安全的條件下可以進行檢修，恢復運行，否則應停爐後再檢修。
八、鍋爐水錘事故
1、鍋爐水錘的現象(1)在鍋爐和管道處發出有一定節律的撞擊聲，有時響聲巨大，同時伴隨給水管道或蒸汽管道的強烈振動。
(2)壓力表指針來回擺動，與振動的響聲頻率一致。
(3)水錘嚴重時，可能導致各連線部件，如法蘭、焊口開裂、閥門破損等。
2、蒸汽管道水錘的處理
(1)減少供汽，必要時關閉主汽閥。
(2)開啟過熱器集箱和蒸汽管道上的疏水閥進行疏水。
(3)鍋筒水位過高，應適當排污，保持正常水位。
(4)加強水處理工作，保證給水和鍋水質量，避免發生汽水共騰。
(5)水錘消除後，檢查管道和管架、法蘭等處的狀況，如無損壞再暖管一次進行供汽。
3、給水管道水錘的處理
(1)開啟給水管道上的空氣閥排除空氣或蒸汽。
(2)啟用備用給水管道繼續向鍋爐給水。如無備用管路時，應對故障管道採取相應措施進行處理。
(3)檢查給水泵和給水止回閥，如有問題及時檢修。
(4)保持給水溫度均衡。
九、受熱面變形事故
1、受熱面變形的現象(1)水冷壁管變形可直接從看火門或爐門處看到，當同時伴隨缺水時，則可見到變紅彎曲的水冷壁管。
(2)對臥式內燃鍋爐的爐膽，可從前後觀察孔見到爐膽壁向火側凸出變形的情況。
2、受熱面變形的原因
(1)鍋爐嚴重缺水，受熱面不得不到鍋水的冷卻而過熱變形。
(2)設計結構不良。如局部循環流速過低，停滯，使壁溫超過允許溫度，發生變形。
(3)安裝錯誤，使受壓部件不能自由膨脹。
(4)水質不合格，水垢較厚，水渣過多。
使用方法
（1）、確保鍋爐節能熱水機系統的非承壓性，讓透氣管暢通。（2）確保鍋爐安全附屬檔案靈敏可靠：系統布置合理，大氣連通的開孔或連通管堵塞或安裝閥門，會造成熱水鍋爐承壓，具有一定的危險性。溫度控制、水位控制等裝置應靈敏可靠。
（3）操作人員應經培訓後才能上崗，鍋爐在運行過程中操作人員不能脫崗。
（4）使用者應當建立和健全本單位的管理制度，編制操作規程。
