射頻拉遠,是將基帶信號轉成光信號傳送,在遠端放大的一種技術。
高效的RRH (射頻拉遠)
對大多數人來說,RRH一詞也許很生疏。RRH技術的特點是可以將基站分成無線基帶控制(RadioServer)和射頻拉遠兩部分。該無線設備部分可以單獨進行遠程設定,進而在靈活構建網路的同時降低運營商的資本支出(CAPEX)和運營成本(OPEX)。
使用RRH技術,可以靈活、有效地根據不同環境,構建星形、樹形、鏈形、環形等構造的各種網路。例如,該技術可以用於擴展購物中心、機場、車站等人流密集區域的容量,以及改善企業總部、辦公樓或地下停車場等信號難以到達區域的覆蓋質量。
RRH技術被眾多設備商採用的理由是,3G網路具有其他網路所不具備的優點。將以前的基站模組的一部分分離出來,通過將RS(無線基帶控制部分)與RRH分離,可以將繁瑣的維護工作簡化到RS端。而且,一個RS可以連線幾個RRH,既節省空間,又降低設定成本,提高組網效率。而且,連線二者之間的接口採用光纖,損耗少,可大幅度降低電力消耗。另外,對於接口,設備商所採取的方式各有不同,值得一提的是,其中NEC的RRH是基於開放式CPRI接口。
套用
傳統的TD-SCDMA基站採用在機架內進行射頻調製,用射頻電纜將射頻信號拉遠至天面後連線功放單元和智慧型天線。射頻單元拉遠技術使得室內處理單元和室外無線天饋單元進行了分離,能夠進行單獨設定,如下圖所示。

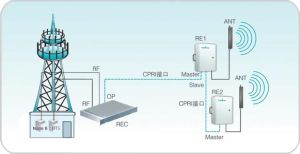

傳統射頻拉遠技術示意圖
