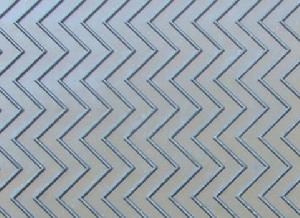

寬條紋膠板

寬條紋膠板廣泛套用於變電站、發電廠、配電房、試驗室以及野外帶電作業等使用,主要採用採用膠類絕緣材料製作,絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特徵之一,即破壞均勻性、損壞表面光滑輪廓的缺陷,如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標誌等。無害的不規則性是指生產過程中形成的表面不規則性。具體內容如下:

寬條紋膠板廣泛套用於變電站、發電廠、配電房、試驗室以及野外帶電作業等使用,主要採用採用膠類絕緣材料製作,絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特徵之一,即破壞均勻性、損壞表面光滑輪廓的缺陷,如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標誌等。無害的不規則性是指生產過程中形成的表面不規則性。具體內容如下:
1、寬條紋膠板的規格
(1)按照電壓等級可分5kv,10kv,20kv,25kv,35kv
寬條紋膠板寬條紋膠板
(2)按顏色可分為:黑色膠墊,紅色膠墊,綠色膠墊
(3)按厚度可分為:2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.
2、寬條紋膠板使用範圍及存儲方式:
廣泛套用於變電站、發電廠、配電房、試驗室以及野外帶電作業等使用。
應儲存在乾燥通風的環境中,遠離熱源,離開地面和牆壁20cm以上。避免受酸鹼和油的污染,不要露天防止避免陽光直射。
3、寬條紋膠板概述:
(1) 簡介:加強工作人員對地絕緣,由特殊橡膠製成的橡膠墊。寬條紋膠板又稱為絕緣膠墊,絕緣橡膠墊,絕緣毯,絕緣橡膠墊等。具有較大體積電阻率和耐電擊穿的膠墊。用NR,SBR和IIR等絕緣性能優良的非極性橡膠製造。用於配電等工作場合的台面或鋪地絕緣材料。
(2) 外觀:斑痕或凹凸不平:深度或高度不得超過膠墊厚度公差;氣泡:每平方米內,面積不於1cm2的氣泡不超過5個,任意兩個氣泡間距離不小於40mm;雜質:深度及長度不超過膠墊厚度不小於40mm;邊緣不齊或海綿狀:寬度不超10mm,長度不超過膠墊總長的1/10;裂紋:不允許有 2.寬條紋膠板的國家標準:序號 項目 周期 要 求 說明 1 工頻耐壓試驗 1年 電壓等級 工頻耐壓 kV 持續時間min 使用於帶電設備區域 高壓 15 1 低壓 3.5 1 試驗時先將寬條紋膠板上下鋪上濕布或金屬箔,並應比被測寬條紋膠板四周小200mm,連續均勻升壓至表8規定的電壓值,保持1min,觀察有無擊穿現象,若無擊穿,則試驗通過。試樣分段試驗時,兩段試驗邊緣要重合。
