產品介紹

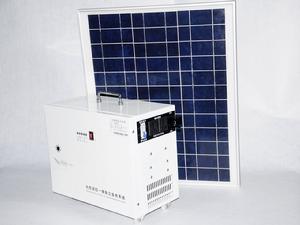

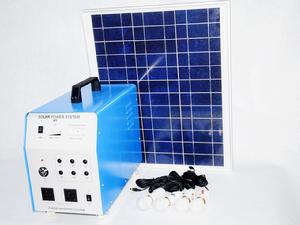

家用太陽能發電一體機由太陽能光伏電池組件、光伏智慧型控制器、逆變器和蓄電池組成。為你提供來自太陽光能輻射的可再生資源,深圳市綠光新能源公司生產的300W-5000W的家用太陽能發電一體機,完全可以滿足一個家庭獨立的基本日常用電,不依賴公共電力,是無市電地區、山區、沙漠、海島、草原遊牧民族或別墅用電的最佳選擇。產品分類
純正弦波系列
GL-AD純正弦波太陽能發電一體機系列指太陽能發電一體機里的逆變器為純正弦波逆變器,純正弦波逆變器提供高質量的交流電,能夠帶動任何種類的負載,正弦波轉換效率最高,損耗最小,但技術要求和成本高。套用範圍:用於邊遠無電地區如高原、海島、牧區、邊防哨所;交通領域如航標燈、交通/鐵路信號燈、交通警示/標誌燈、宇翔路燈、高空。障礙燈、高速公路/鐵路無線電話亭、無人值守道班供電;太陽能無人值守微波中繼站、光纜維護站、廣播/通訊/尋呼電源系統;石油管道和水庫閘門陰極保護太陽能電源系統、石油鑽井平台生活及應急電源、海洋檢測設備、氣象/水文觀測設備等。獨立光伏電站、風光(柴)互補電站、各種大型停車廠充電站等。
修正弦波系列
GL-BP修正弦波太陽能發電一體機系列指太陽能發電一體機里的逆變器為修正弦波逆變器,修正弦波逆變器一般採用非隔離耦合電路,而純正弦波逆變器採用隔離耦合電路設計. 修正正弦波逆變器可以滿足我們大部分的用電需求,效率高,噪音一般,售價適中。套用範圍:戶外太陽能發電,家庭照明、森林防火、抽水蓄能、道路監控、園林設施、農場養殖、野外露營、船舶照明、沙漠山區。
產品特性
家用太陽能呢發電一體機帶負載能力強,底功耗,可靠性高;一體化設計,安裝、使用方便;交流輸出等多功能,滿足不同需求;同時具有交流輸出和市電補充充電功能;防止倒灌,防止漏電,負載短路保護(毫秒級保護);採用鉛酸電池或者鋰電池。產品組件選取
已知逆變器的工作效率為85%,電池組的放電率為70%,太陽能板的使用效率為70%,假定控制器不損耗功率,有效光照時間為6小時。如果交流負載為500W,每天工作8小時,直流負載為100W,每天工作6小時。請為該系統設計逆變器、電池組,並配備控制器和太陽能板。逆變器選取:交流用電器功率為100W,因此,選用功率不小於100W的逆變器即可滿足要求,由於逆變器不宜足功率長時間工作,因此逆變器額定功率不宜小於100/0.8=125W,輸入電壓與電池組電壓相同;在100W的負載下工作8小時,需要100W*8H=800WH的能量;由於逆變器的效率為85%,因此100W負載工作8小時,逆變器輸入端需要的能量為800wh/85%=941WH;
電池組選取:由於電池組的放電率為70%,因此電池組需要儲存的能量為941WH/70%=1344WH,所以,若選用24V的電池組,則須選用1344WH/24V=1344VAH/24V=56AH,因此,選用24V-60AH的電瓶即可滿足要求;
控制器的選取:直流負載為100W,因此直流負載分擔的電流是100W/24V=4.2A,逆變器的終端負載為100W,因此,通過逆變器輸入端的電流為100W/85%/24V=4.9A,因此,控制器的容量為4.2A+4.9A=9.1A;
太陽能板的選取:太陽能板需要提供的能量要能充滿電池組並保證直流負載工作6小時,充滿電池組需要的能量為100W*8H/85%/70%=1344WH,供100W直流負載工作6小時需要的能量為100W*6H=600WH,因此,需要的總能量為1344WH+600WH=1944WH,由於每天有效日照時間為6小時,因此,適宜選取1944WH/6H=324W的太陽能板。
