含義
客車車身三維數位化設計是指運用三維設計軟體對客車車身包括骨架、內外蒙皮、風窗、車門以及車身附屬檔案進行三維數位化建模,是進行工程分析和計算機輔助製造的基礎。一般流程
其一般流程為:首先在客車產品規劃提出的產品參數基礎上,進行簡單的車身總布置設計,建立車身三視圖;在此基礎上,進行車身造型設計,最後利用CATIA軟體的三維數位化建模功能展開車身結構設計。具體的設計流程如圖所示。

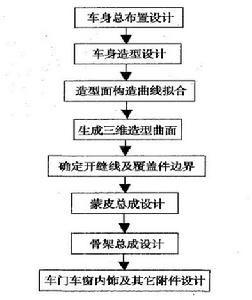

客車車身三維數位化設計流程客車車身三維數位化設計流程
(1)車身總布置設計。在客車產品規劃提出的產品參數基礎上,進行車身總布置設計,確定客車的總長、總寬、總高、軸距、輪距、離地間隙、接近角、離去角、車門形狀及位置等基本設計數據,建立車身三視圖。
(2)車身造型設計。通過繪製整車效果圖、製作油泥模型等手段進行車身造型設計,包括車身整體和局部造型設計。
(3)造型面構造曲線擬合。將車身曲面的外廓線用方程或數據準確地表達出來,並通過比較擬合,使車身外廓線連線光滑,過渡平順。
(4)生成三維造型曲面。根據擬合所得到的構造曲線在CATIA環境下生成三維造型曲面。
(5)確定開縫線及覆蓋件邊界。在三維造型面上確定開縫線和覆蓋件邊界。
(6)蒙皮總成設計。在造型曲面和開縫線及覆蓋件邊界基礎上進行蒙皮總成設計。
(7)骨架總成設計。通過造型曲面和蒙皮總成提取骨架構造線,進行骨架總成設計。
(8)風窗、車門、內飾及車身附屬檔案設計。在造型面和分界線的基礎上對風窗、車門、內飾以及其它附屬檔案等進行詳細的結構設計。
