定壓補水機組

工作原理定壓補水機組BJF供水系統圖 7、能確保用水點和消火栓所需的供水壓力,供水安全可靠。 整機構造BJF系列定壓補水機組由隔膜式氣壓水罐、壓力開關(或遠傳壓力表)、放氣閥、安全閥、進出水管、水泵、控制箱等組成。

定壓補水機組

工作原理

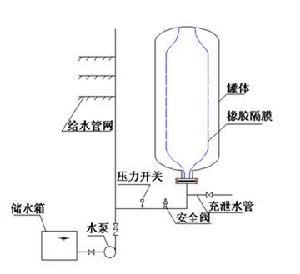

定壓補水機組BJF供水系統圖
如供水系統圖(見圖)所示,當定壓補水裝置經過安裝驗收後,就可以對壓力開關上限P2、下限P1,壓力數值進行設定。然後開始向隔膜式氣壓水罐進行充水,上述工作完成後可接通電源開始供水。 啟動水泵,向建築物管網和氣壓水罐水室內充水,由於水是不可壓縮的液體,隨著水量不斷增加,水室的體積也不斷擴大,囊形隔膜不斷向外擴張而擠壓氣室,使其體積不斷縮小,罐內的壓力也不斷增高,當達到設計最高壓力P2時,壓力開關碰到觸點,則水泵自動停泵。在水泵自動停止運轉的時間裡,由於氣室被擠壓的氮氣具有膨脹力,擠壓囊形隔膜,使水室及管網的水具有一定的壓力,保證正常供給用戶用水。這樣水室體積不斷縮小,囊形隔膜不斷收縮,當水室內水幾乎用完時,罐內壓力也降到設計壓力P1,此時壓力開關碰到設計最低壓力觸點,水泵則自動開啟,使水又充入管網及水室。如此重複上述過程,保證給水系統的用水。以上的運轉過程是由壓力開關通過電氣控制箱控制水泵啟停而得以實現的。套用領域

廣泛套用於住宅小區、工廠、商業、賓館、醫院、軍事設施等多層或高層建築的生活供水、消防供水。用於暖氣供水系統。套用定壓補水機組無需設定屋頂的膨脹水箱

設備特點

1、一次充氣可保持長期使用,用戶不需另外設定充氣設備;
2、罐體為密閉裝置,氣水不相接觸,能充分保證水質不受外界污染;
3、占地面積小、投資節省、安裝快、操作簡單、維修方便;
4、省去建築屋頂上生活及消防用的高位水箱,有利於結構抗震和建築物美觀;能減弱水流噪音、氣蝕、管道阻力和水錘影響,避免了水錶空轉計量不準的現象出現;
5、靈活機動,安裝位置不受高度限制,易於改建、擴建、遷移;
6、自動控制、使用方便、運行可靠;
7、能確保用水點和消火栓所需的供水壓力,供水安全可靠。

整機構造

BJF系列定壓補水機組由隔膜式氣壓水罐、壓力開關(或遠傳壓力表)、放氣閥、安全閥、進出水管、水泵、控制箱等組成。

規格性能
型號 罐體
直徑
Dg(mm)


積V(m)
調節
容積VS(m)
每小時
最大
供水量
Q(m/h)
機組外形尺寸(mm)
L W H 進出水
管徑
DN





BJF-400BD0.6 400 0.15 0.05 1.25~2.09 1720 550 1475 80
BJF-600BD0.6 600 0.35 0.11 2.64~4.4 1930 730 1880 80
BJF-800BD0.6 800 0.86 0.26 6.24~10.4 2100 950 2340 80
BJF-1000BD0.6 1000 1.56 0.52 12~20 2340 1170 2620 80
BJF-1200BD0.6 1200 2.58 0.80 18~30 2560 1350 3000 80
BJF-1400BD0.6 1400 3.61 1.20 26~44 2820 1570 3100 100
BJF-1600BD0.6 1600 5.28 2.00 40.8~68 3030 1780 3400 125
BJF-2000BD0.6 2000 8.64 3.10 68.4~114 3450 2200 3640 150
型號釋義:如BJF-1000BD0.6 BJF:福通系列水處理設備代號;1000:表示設備罐體公稱直徑為DN1000;BD:定壓補水機組的設備代號;0.6:該設備工作壓力≤0.6MPa,另有1.0 MPa、1.6 MPa可選
註:
① 供水量欄小流量值--指每小時水泵啟動6次,供水量欄大流量值—指每小時水泵啟動10次;
② 為供水安全可靠,每小時水泵啟動次數最好在6次以下,4次左右;
③ 機組水泵供水流量、揚程、功率按用戶使用要求配置。
