開關型天饋防雷器
又叫：天饋避雷器/開關型天饋防雷器/放電管型天饋防雷器/天饋線避雷器

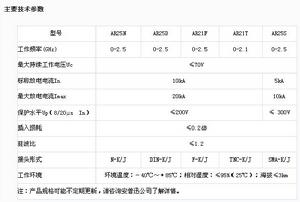

開關型天饋防雷器參數

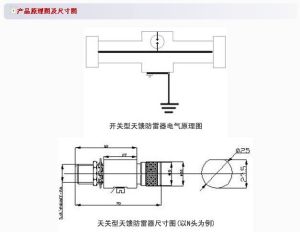

開關型天饋防雷器原理及尺寸圖天饋信號防雷器 天饋避雷器 放電管天饋防雷器 基站防雷器
AR**系列開關型（放電管型）天饋防雷器
適用範圍 ：

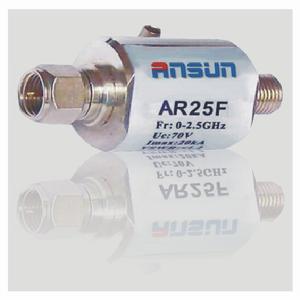

AR25F F頭天饋防雷器
ANSUN防雷器• 適用於各種射頻信號的收、發系統的防雷保護；
• 網路信號無線發射與接口設備防護；
• 工控信號無線發射、接收設備的防護；
• 衛星電視接收設備防護；
• 監控信號無線發射、接收設備的防護 ；
• 其他無線通訊設備的防護 ；
• 其他射頻信號設備的防護。
性能特點
• 工作頻頻寬；
• 可饋送電源；
• 通流容量大，殘壓水平低；
• 插入損耗低，駐波比小；
• 回響時間快；
• 限制電壓精確， 通流容量大；
• 性能穩定，工作可靠；
• 工藝考究，能在惡劣環境下長期工作。；
• 體積小，重量輕，安裝、使用方便，易維護。
開關型天饋防雷器安裝、接線
• 為了可靠地防止雷電襲擊，可以在天線輸出端和被保護設備端各串接一個天饋防雷器。在雷電較少的地區、天線不帶放大器的情況下，也可以只在被保護設備輸入端用一個。
• 防雷器上的接線片焊上儘量短的接地導線（導線截面積不小於4mm2），另一端就近與防雷系統接地母線可靠連線。
• 在戶外使用時必須採用防雨型產品，若非防雨型產品則必須做好可靠的防雨（水）保護措施。
使用、維護
• 本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
• 當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。
AR25N型天饋防雷器又稱N頭開關型天饋防雷器和N型放電管型天饋避雷器，是目前通信基站較為廣泛使用的一種避雷產品，主要適用於以下幾種系統：
適用於各種射頻信號的收、發系統的防雷保護；
網路信號無線發射與接口設備防護；
工控信號無線發射、接收設備的防護；
衛星電視接收設備防護；
監控信號無線發射、接收設備的防護 ；

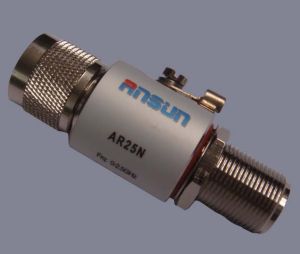

AN25N N頭開關型天饋防雷器其他無線通訊設備的防護 ；
其他射頻信號設備的防護。
這種N頭開關型天饋防雷器具備以下特點：
工作頻頻寬， 可饋送電源；通流容量大，殘壓水平低；插入損耗低，駐波比小；
回響時間快；限制電壓精確， 通流容量大；保護性能好，工作可靠；工藝考究，能在惡劣環境下長期工作。；體積小，安裝、使用方便，易維護。
1/4波長型天饋防雷器
DIN型天饋防雷器 天饋避雷器 1/4波長型天饋防雷器
AR**-1/4系列1/4波長型天饋防雷器
適用範圍
• 適用於各種射頻信號的收、發系統的防雷保護；
• 網路信號無線發射與接口設備防護；
• 工控信號無線發射、接收設備的防護；
波長型天饋防雷器參數• 衛星電視接收設備防護；
• 監控信號無線發射、接收設備的防護；
• 其他無線通訊設備的防護；
• 其他射頻信號設備的防護。
1/4波長型天饋防雷器性能特點
• 工作頻頻寬
• 不可饋送電源；
• 通流容量大，殘壓水平低
•插入損耗低，駐波比小；
• 回響時間快；
• 限制電壓精確，通流容量大；
• 保護性能好，工作可靠；
• 工藝考究，能在惡劣環境下長期工作。；
• 體積小，安裝、使用方便，易維護。

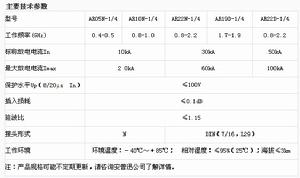

1/4波長型天饋防雷器技術參數

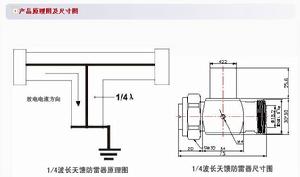

波廠型天饋防雷器原理及尺寸圖型號 AR05N-1/4 AR10N-1/4 AR22N-1/4 AR19D-1/4 AR22D-1/4
工作頻率(GHz) 0.4-0.5 0.8-1.0 0.8-2.2 1.7-1.9 0.8-2.2
標稱放電電流In 10kA 30kA 50kA
最大放電電流Imax 2 0kA 60kA 100kA
保護水平Up,8/20µs In ≤100V
插入損耗 ≤0.1dB
駐波比 ≤1.15
接頭形式 N DIN（7/16，L29）
工作環境 環境溫度：－40℃～＋85℃； 相對濕度：≤95%（25℃）；海拔≤3km
註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。
1/4波長型天饋防雷器安裝、接線
• 防雷器應串接在饋線中且靠近被保護設備設備安裝；
•防雷器上的接線片焊上儘量短的接地導線（導線截面積不小於4mm2），另一端就近與防雷系統接地母線可靠連線。
• 在戶外使用時注意做好防雨措施，同時選用防雨型產品。
使用、維護
• 本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
•當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。

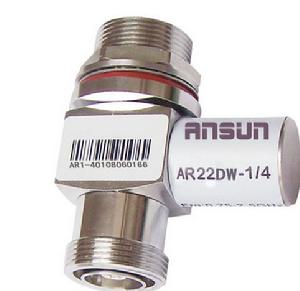

AR22D-1/4波長天饋防雷器又稱DIN型天饋防雷器，是目前通信基站較為廣泛使用的一種避雷產品，該款產品由深圳安普迅通信公司生產，主要適用於以下幾種系統：
適用於各種射頻信號的收、發系統的防雷保護；
網路信號無線發射與接口設備防護；
工控信號無線發射、接收設備的防護；
衛星電視接收設備防護；

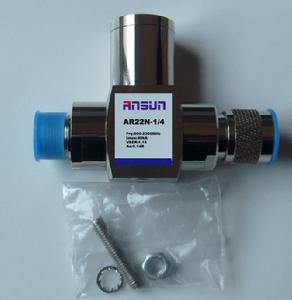

N頭波長型天饋防雷器監控信號無線發射、接收設備的防護；
其他無線通訊設備的防護；
其他射頻信號設備的防護。
這種DIN型天饋防雷器具備以下特點：
工作頻頻寬， 不可饋送電源；通流容量大，殘壓水平低；插入損耗低，駐波比小；
回響時間快；限制電壓精確，通流容量大；保護性能好，工作可靠；工藝考究，能在惡劣環境下長期工作。；體積小，安裝、使用方便，易維護。
