威力巴是運用差壓式的工作原理設計生產的一種新型插入式流量測量儀表 , 由一體化威力巴感測器、差壓變送器和積算儀等組成流量測量系統 , 也可與控制系統或計算機聯網 , 進行流體流量測量與控制。

概述

威力巴是運用差壓式的工作原理設計生產的一種新型插入式流量測量儀表 , 由一體化威力巴感測器、差壓變送器和積算儀等組成流量測量系統 , 也可與控制系統或計算機聯網 , 進行流體流量測量與控制。威力巴感測器集中地反映均速管流量感測器的最新研究成果。感測器形狀如子彈頭 , 符合流體動力學原理 , 能產生精確、穩定的差壓信號 , 強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點。可測量氣體、液體、蒸汽和腐蝕性介質等多種流體 , 適應各種尺寸的管道 , 套用於高溫高壓的場合。

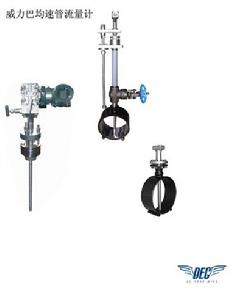

威力巴產品外形圖威力巴產品外形圖

特點

● 穩定的信號
威力巴的低壓取壓孔位於探頭側後兩邊、流體與探頭分離點之間,遠離渦流波動區域。
● 卓越的長期高精度
威力巴能夠保證精度的長期穩定,這是因為:
⑴. 它不受磨損、污垢和油污的影響。
⑵. 結構上沒有可移動部件。
⑶. 設計上排除了堵塞現象的發生。在探頭前部,高靜壓區圍繞著探頭,使高壓取壓孔不會被堵塞。最重要的是,低壓孔取在探頭側後兩邊,流體從表面斜掠而過,保護了低壓孔不會被掠動,而其它的探頭容易堵塞,因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
● 最低的安裝費用
⑴. 只需要進行幾英寸的線條焊接,完成安裝是非常簡單和快捷的。
⑵. 套用專用工具,可以實現帶壓線上安裝
⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配,需要非常低的裝配費用。
● 非常低的運行費用
⑴.它是一種非收縮節流的設計,作為一種插入式流量探頭,威力巴的運行費用是最低的。
⑵.威力巴只產生非常低的永久性壓力損耗,典型的少於0.7KPa
⑶. 一個孔板元件所產生的永久性壓力損耗超過14KPa
⑷.與孔板比較,威力巴的能量損耗降低了95%。
● 連續工作的威力巴從根本上杜絕了堵的可能,但是在以下情況下,威力巴仍要注意防堵:
⑴. 當引壓管泄漏,探頭高壓平衡區遭到破壞,雜質中直徑較小的顆粒就有可能進入取
壓孔。
⑵. 當管道處於停產時,由於分子的布朗運動,顆粒小的雜質有可能進入取壓孔。
⑶. 系統頻繁開停機,在高壓區形成的瞬間,顆粒小的雜質有可能進入取壓孔,日積月累,就有可能造成探頭的堵塞。
⑷. 介質中含有大量的焦油、藻類生物,或者含有纖維狀的物質,也有可能造成探頭的堵塞

測量原理

當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高於管道的靜壓。根據伯努利方程原理,流體流過探頭時速度加快,在探頭後部產生一個低壓分布區,低壓分布區的壓力略低於管道的靜壓。流體從探頭流過後在探頭後部產生部分真空,並在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔,使準確測平均流速成為可能.截面形狀的探頭能產生精確的壓力分布,固定的流體分離點;位於探頭側後兩邊、流體分離點之前的低壓取壓孔,可以生成穩定的差壓信號,並且有效防堵。內部一體化結構能避免信號滲漏,提高探頭結構強度,保持長期高精度。

技術參數

技術指標
1、 公稱壓力:PN≤32MPa
2、 溫度範圍:-180℃~650℃
3、 公稱通徑:DN25mm~DN6000mm
4、 精度等級:1.0

性能比較

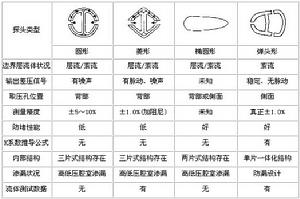

威力巴與其它插入式流量計對比

LGZW威力巴性能LGZW威力巴性能
