特點特性
防火性

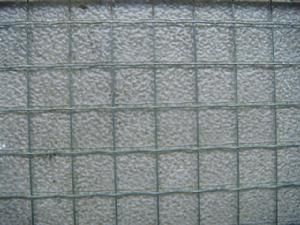

夾絲玻璃夾絲玻璃即使被打碎，線或網也能支住碎片，很難崩落和破碎。即使火焰穿破的時候，可遮擋火焰和火粉末的侵入，有防止從開口處擴散延燒的效果。
按日本建築標準法第64條，對防火門做了規定。外壁開口部必須防止火焰的擴散延燒。採用夾絲玻璃與乙種防火門的框架相結合，可以作為乙種防火材料使用。
安全性
夾絲玻璃能防止碎片飛散。即使遇到地震、暴風、衝擊等使玻璃破碎時，碎片也很難飛散，所以與普通玻璃相比，不易造成碎片飛散傷人。
防盜性
普通玻璃很容易打碎，所以小偷可以潛入進行非法活動，而夾絲玻璃則不然。即使玻璃破碎，仍有金屬線網在起作用，所以小偷不可能輕易進行偷盜。夾絲玻璃的這種防盜性，給人們心理上帶來了安全感。
由於夾絲玻璃體內有金屬絲或網，所以夾絲玻璃的整體性有很大提高。破壞時避免整體崩碎，因而具有一定的防火作用和安全效果。夾絲玻璃的缺點是透視性不好，因其內部有絲網存在，對視 覺效果有一定干擾，其次在玻璃邊部裸露的金屬絲易被腐蝕。夾絲、夾網玻璃的安全性體現在破壞時仍保持整體性，玻璃的碎片會在屬絲牽拉下不散，減少了對人體的傷害。可以使用於天窗、屋頂、室內隔斷和其他易造成碎片傷人的場合。此外由於夾絲網玻璃不易洞穿，用於門窗玻璃亦有一定的防盜作用。夾網玻璃還可作為二級門窗防火材料使用。普通玻璃在火災發生時易受熱破裂而碎落，造成空氣流動和火災蔓延。夾絲網的玻璃在火災中雖然產生炸裂，但由於有金屬絲或網的支撐而不會崩落洞穿，可在相當程度上保持整體性，防止了空氣的流動，對火災蔓延有較好的阻作用。夾絲、夾網玻璃還適用於防震的場合，如對地震防護要求較高的建築和有工業振動的廠房等建築。夾絲、夾網玻璃改善了平板玻璃易碎的脆性性質，是一種價格低廉，套用廣泛的建築玻璃。
用途
夾絲玻璃門（1）按著建築法規定，夾絲玻璃用於防止火災。一是
普通玻璃在剪斷時，切口部分容易壞。切口部分的強度約為夾絲玻璃的一半，因此和夾絲玻璃比，更容易產生熱斷裂現象。
（2）夾絲玻璃的線網表面是經過特殊處理的，一般不易生鏽。可切口部分是處於無處理狀態，所以遇水有時會生鏽。如果嚴重時，由於體積膨脹，切口部分可能產生裂化，降低邊緣的強度。這就是造成熱斷裂的原因。
標準規範
主題內容
夾絲玻璃夾
絲玻璃
本標準規定了夾絲玻璃的產品分類、技術要求、試驗方法、檢驗規則、包裝、運輸及貯存要求。
適用範圍
本標準適用於鑲嵌在建築物的門、窗、隔牆以及防火、防震等用途的夾絲玻璃。
引用標準
GB 12513 鑲玻璃構件耐火試驗方法
GB J45 高層民用建築防火設計規範
術語
1 .夾絲壓花玻璃：在壓延過程中夾入金屬絲或網，一面壓有花紋的平板玻璃。
2. 夾絲磨光玻璃：表面進行磨光的夾絲玻璃。
產品分類
1. 產品分為夾絲壓花玻璃和夾絲磨光玻璃兩類。
2 .產品按厚度分為：6，7，10mm。
3 .產品按等級分為：優等品、一等品和合格品。
4 .產品尺寸一般不小於600mm×400mm，不大於2000mm×1200mm。
技術要求
1 .絲網要求夾絲玻璃所用的金屬絲網和金屬絲線分為普通鋼絲和特殊鋼絲兩種，普通鋼絲直徑為0.4mm以上，或特殊鋼絲直徑為0.3mm以上。夾絲網玻璃應採用經過處理的點焊金屬絲網。
2. 尺寸偏差長度和寬度允許偏差為±4.0mm。
3.彎曲度
夾絲玻璃3.1 夾絲壓花玻璃應在1.0%以內。
5.3.2 夾絲磨光玻璃應在0.5%以內。
4 .玻璃邊部凸出、缺口、缺角和偏斜玻璃邊部凸出、缺口的尺寸不得超過6mm，偏斜的尺寸不得超過4mm。一片玻璃只允許有一個缺角，缺角的深度不得超過6mm。
試驗方法
1 .尺寸偏差測定用精確到1mm的鋼捲尺測量。
2. 厚度測定用精確到0.01mm的千分尺在玻璃每邊中點測量。其中夾絲壓花玻璃的厚度是指表面花紋的最高點至背面的距離。
3. 彎曲度測定將試樣垂直立放，當彎曲成弓形時，用精確到 1mm的金屬直尺和精確到0.01mm的金屬塞尺測量弦長和相對應的弓高。呈波形時，測量波峰到波峰（或波谷到波谷）的距離和相對應的峰高（或谷深），按下式計算彎曲度C：
C=H/L×100 式中：
C——彎曲度，%；
H——弓高、峰高（或谷深），mm；
L——弦長、相鄰波峰間距（或相鄰波谷間距），mm。
4 .玻璃邊部凸出、缺口、偏斜及缺角的測定。用精確到1mm的鋼直尺測量玻璃邊部凸出和缺口。偏斜用邊長1m的直角尺放在玻璃上，使角頂點和一邊與玻璃邊對齊，測量直角尺另一邊與玻璃板邊的最大距離。缺角深度是沿角平分線從角頂向內測量。
5 .外觀質量的測定在較好的自然光線或散射光照明條件下，距樣品正面600mm處目測檢驗。
6 .防火性能測定按GB 12513進行檢驗。
質量標準
1、分類：產品分為夾絲壓花玻璃和夾絲磨光玻璃兩類；按厚度分為6mm、7mm、10mm;按等級分為優等品、一等品和合格品。產品尺寸一般小於600mm×400 mm,不大於2000mm×1200mm。
2、技術要求：
① 絲網要求：夾絲玻璃所用的金屬絲網和金屬絲網分為普通鋼絲和特殊鋼絲兩種，普通鋼絲直接為0.4mm以上，特殊鋼絲直徑為0.3mm以上。夾絲網玻璃因經過處理的點焊金屬絲網。
② 尺寸和厚度偏差：尺寸偏差，長度和寬度允許偏差為±4.0mm.厚度允許偏差符合表1規定。
③ 彎曲度：夾絲壓花玻璃應在1.0%以內；夾絲磨光玻璃應在0.5%以內。玻璃邊部凸出、缺口和偏斜玻璃邊部凸出、缺口的尺寸不得超高6mm，偏斜的尺寸不得超過4mm。一片玻璃只允許有一個缺口，缺口深度不得超過6mm。
④ 外觀質量：產品外觀質量應符合下表2規定。
| 厚度 | 允許偏差範圍 | |
| 優等品 | 一等品、合格品 | |
| 6 | ±0.5 | ±0.6 |
| 7 | ±0.6 | ±0.7 |
| 10 | ±0.9 | ±1.0 |
| 項目 | 說明 | 優等品 | 一等品 | 合格品 |
| 氣泡 | 直徑3~6mm的圓泡，每平方米麵積允許個數/個 | 5 | 數量不限，但不允許密集 | |
| 長泡，每平方米麵積內允許個數/個 | 2（長6~8mm） | 10(長6~10mm) | 10（長6~10mm） 4（長10~20mm） | |
| 花紋變形 | 花紋變形程度 | 不允許有明顯花紋變形 | 不規則 | |
| 異物直徑 | 破壞性的 | 不允許 | ||
| 0.5~2mm非破壞性的，每平方米麵積內允許個數/個 | 3 | 5 | 10 | |
| 裂紋 | 目測不能識別 | 不影響使用 | ||
| 磨傷 | 輕微 | 不影響使用 | ||
| 金屬絲 | 金屬絲夾入玻璃內狀態 | 應完全夾入玻璃內，不得露出表面 | ||
| 脫焊 | 不允許 | 距邊部30mm內不限 | 距邊部100mm內不限 | |
| 段線 | 不允許 | |||
| 接頭 | 不允許 | 目測不能看見 | ||
主：密集氣泡是指直接100mm圓面積內超過6個。
加工範圍
平型夾層：厚度 6～40mm
最小：70mm×150mm 最大：2650×6500mm彎型夾層：厚度 6～30mm
最小規格：300×400mm 最大規格2000×3000mm
最大弓高：400mm
套用範圍：夾絲玻璃裝飾性很強，普遍套用於工程家裝，如背景、隔斷、玄關、屏風、門窗等。
玻璃分類
| 玻璃是由二氧化矽和其他化學物質熔融在一起形成的（主要生產原料為：純鹼、石灰石、石英）。在熔融時形成連續網路結構，冷卻過程中粘度逐漸增大並硬化致使其結晶的矽酸鹽類非金屬材料。一下是按工藝、生產和成分分類 | ||
|---|---|---|
| 按工藝 | 按生產 | 按成分 |
| lowe玻璃 | 鋼化玻璃 | 普通玻璃 |
| 熱熔玻璃 | 磨砂玻璃 | 石英玻璃 |
| 浮雕玻璃 | 噴砂玻璃 | 鋼化玻璃 |
| 鍛打玻璃 | 壓花玻璃 | 鉀玻璃 |
| 晶彩玻璃 | 夾絲玻璃 | 硼酸鹽玻璃 |
| 琉璃玻璃 | 中空玻璃 | 變色玻璃 |
| 夾絲玻璃 | 夾層玻璃 | 光學玻璃 |
| 聚晶玻璃 | 防彈玻璃 | 彩虹玻璃 |
| 玻璃馬賽克 | 熱彎玻璃 | 防護玻璃 |
| 鋼化玻璃 | 玻璃磚 | 微晶玻璃 |
| 夾層玻璃 | 玻璃紙 | 玻璃纖維 |
| 中空玻璃 | LED光電玻璃 | 玻璃絲 |
| 調光玻璃 | 調光玻璃 | 玻璃鋼 |
| 發光玻璃 | 節能玻璃 | 玻璃紙 |
| 水玻璃 | ||
| 金屬玻璃 | ||
| 螢石 | ||
