失真度測量

通常提到的失真度指非線性失真。純正弦信號通過非線性系統後會產生非線性失真，輸出信號中出現有新的諧波頻率，即原來的頻譜結構發生了變化。

正文

信號失真的程度可用非線性失真係數或失真度表示。其定義是全部諧波能量與基波能量之比的平方根值。對純電阻負載，其定義為全部諧波電壓(或電流)有效值與基波電壓（或電流）有效值之比，即

式中U1為基波電壓有效值,U2、U3、…、Un為各次諧波電壓有效值。失真度也可用其近似值K0來表示

K與K0的關係可由下式換算：

當K=10％時，K與K0相差0.5％；K=20％時,K與K0差2％。K越大則相差越大。
失真度是衡量電聲系統的重要指標之一, 通常用失真度儀來測量收錄機、電聲設備和信號發生器輸出的失真度。其一般技術指標為頻率範圍：10赫～200千赫,失真度範圍：0.01％～100％，精確度：±5％～10％。

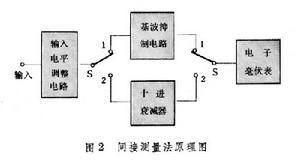

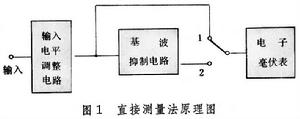

失真度測量有直接測量和間接測量兩種方法。①直接測量法：失真度儀由輸入電平調整電路、基波抑制電路和電子毫伏表等三部分組成（圖1）。被測信號輸入電平調整電路後,將開關置於“1”位置，電子毫伏表指示在滿度(1伏)。將開關撥向“2”，調整基波抑制電路使基波抑制到最低限度。這時毫伏表的刻度即為基波與諧波電壓有效值之比，直接指示失真度。②間接測量法:被測信號通過開關S的“1”位置(圖2)，經基波抑制電路調諧後，由毫伏表指示全部諧波電壓值；然後將開關S接至“2”，並調整衰減器使毫伏表指示原來位置。從衰減器度盤上讀出失真度。此法操作複雜，但測量精確度較高。
