天饋浪涌保護器（又稱：天饋信號防雷器，天饋避雷器，天饋線路防雷器，天饋線路避雷器，天饋電涌保護器）防止因饋線感應雷擊過電壓而對天線及收發設備造成的損害，適用於衛星無線通信，移動基站，微波通信，廣播電視等同軸天饋系統信號的電涌保護，安裝於防雷分區LPZ0A-1及後續分區。該產品採用禁止外殼封裝，內置優質高速過壓保護器件，對天饋線路上感應的雷電高壓脈衝具有高效的防禦功能。
功能特點：
1、多級保護，流通容量大；
2、核心元件均經過嚴格篩選，且選用國際名牌產品，性能優越；
3、內置快速半導體保護器件，回響速度快；
4、低電容、電感設計，傳輸性能優越；
5、高傳輸頻率，插入損耗小；
6、低的衰減係數，確保防雷器不影響系統性能；
7、極低的駐波比，保證防雷器不干擾系統的正常工作；
8、堅固導電的金屬外殼有很好的禁止作用，使信號不受外界干擾；
9、限制電壓極低；
10、內置可更換式氣體放電管，安裝維護簡單。
技術參數：
產品名稱
F型天饋防雷器
產品型號
LSPD-F/JK
接口方式
F/JK
最大持續工作電壓Uc
75V
保護水平Up
600V
標稱放電電流In(8/20)
5KA
最大放電Imax(8/20)
10KA
反應時間Ta
≤25ns
最大傳輸功率Pt
150W
駐波比SWR
≤1.2
特性阻抗
50Ω
插入損耗
≤0.2dB/1.5GHz
頻率範圍
0-2.5GHZ
外殼材料
黃銅
外殼防護等級
IP20
接地電阻Ω/線徑
≤4Ω/2.5mm2
工作溫度範圍
-40℃～+70℃
空氣相對濕度（室內溫度條件下）
30％～90％
尺寸
53*25*25mm
執行標準
GBl8802.1、lEC61643-1
天饋防雷器安裝與維護：
1、為了可靠地防止雷電襲擊，可以在天線輸出端和被保護設備輸入端各串接一個天饋防雷器。在雷電較少的地區，天線不帶放大器的情況下，也可以只用一個。
2、把防雷器上的接線片焊上儘量短的接地導線（導線面積不小於2.5mm2），另一端與防雷系統接地母線可靠連線，接地電阻不大於4Ω。
3、在戶外使用天饋防雷器時必須注意防雨，切不可讓雨水浸入其內部造成腐蝕損壞。
4、本產品無需特別維護。當系統工作出現故障時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。

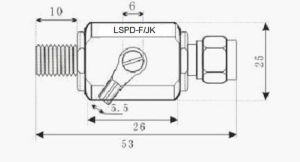

天饋浪涌保護器、防雷器尺寸圖：
安裝圖
產品圖
