設在房屋或者汽車頂部上的窗。進深較大的建築物常設天窗。天窗的採光、通風效率較側窗高,光線均勻。天窗在現代建築中套用廣泛,種類繁多,按其結構、位置以及同屋頂的關係,可概括為天頂型、凸起型和凹陷型三類。汽車天窗則是用來換氣取光的設定。

天窗

正文

設在屋頂上的。進深較大的建築物常設天窗。天窗的採光、通風效率較側窗高,光線均勻。天窗在現代建築中套用廣泛,種類繁多,按其結構、位置以及同屋頂的關係,可概括為天頂型凸起型凹陷型三類。

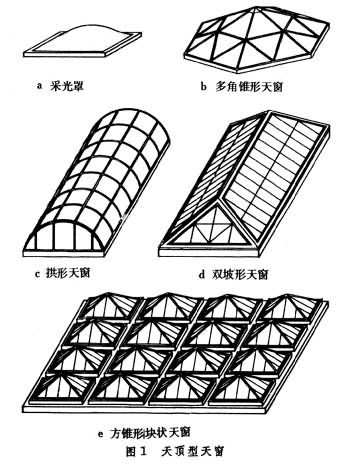

天頂型天窗 在屋面上直接開設採光口,安裝透光材料的天窗。天頂型天窗有:點狀設定的,如用亮瓦採光罩(圖1a);塊狀或條狀設定的,如用玻璃磚或平板玻璃作成的採光板採光帶,以及錐形(圖1b)、拱形(圖1c)、球形玻璃頂等。大面積設定的玻璃頂可作成單坡雙坡(圖1d)或四坡頂,也可用點狀、塊狀或條狀的天窗組合而成。圖1e是用方錐形塊狀天窗組成的玻璃頂。為支承天窗,屋頂結構中應設梁架;為排泄屋面雨水天窗間應留有天溝。天頂型天窗採光效率高,光線均勻,布置靈活,構造簡單,但應注意防止眩光、太陽輻射熱、冷凝水玻璃碎裂下墜等問題。如採用非安全玻璃,應在天窗下面設金屬防護網。為防止眩光,可在天窗下設定由格片組成的光柵。為防止冷凝水下滴,可在窗欞上設定集水和排水溝槽。

天窗天窗

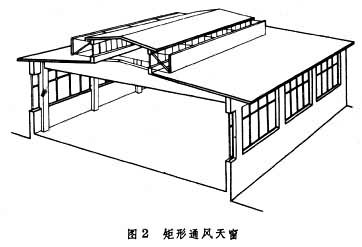

凸起型天窗 突出在屋面之上的天窗。做法是在屋頂承重結構上設立天窗架,上擱天窗屋面板,側設視窗構件。常見的有矩形天窗矩形通風天窗採光通風天窗沖氣式天窗等。矩形天窗多用於單層廠房採光,兼有一定通風作用。矩形通風天窗,是在矩形天窗開口外設立擋風板(圖2),防止室外冷風倒灌,保證天窗不受風力影響而穩定排氣,多用於通風要求較高的熱加工車間。採光通風天窗,即將兩排天窗並列而設,中間隔一定距離,使兩者互起擋風板作用,兩窗中間自成避風區,內側開口以通風,外側裝窗以採光,多用於採光兼通風處。沖氣式天窗是根據熱氣流上沖現象,在天窗頂部裝百葉,使熱氣流直衝而出;側面裝窗扇,可輔助通風;四周加設圍罩以防風雨。百葉可隨室溫升降,由溫感器驅動液壓裝置,自行開啟一定角度,調節通風量;雨天時可通過雨滴感應器及連動設施而自行關閉百葉,同時開啟側窗,維持必要的通風。沖氣式天窗輕便、體積小、靈活、多能、高效,適用於有強烈輻射熱和煙塵的高溫車間。

天窗天窗

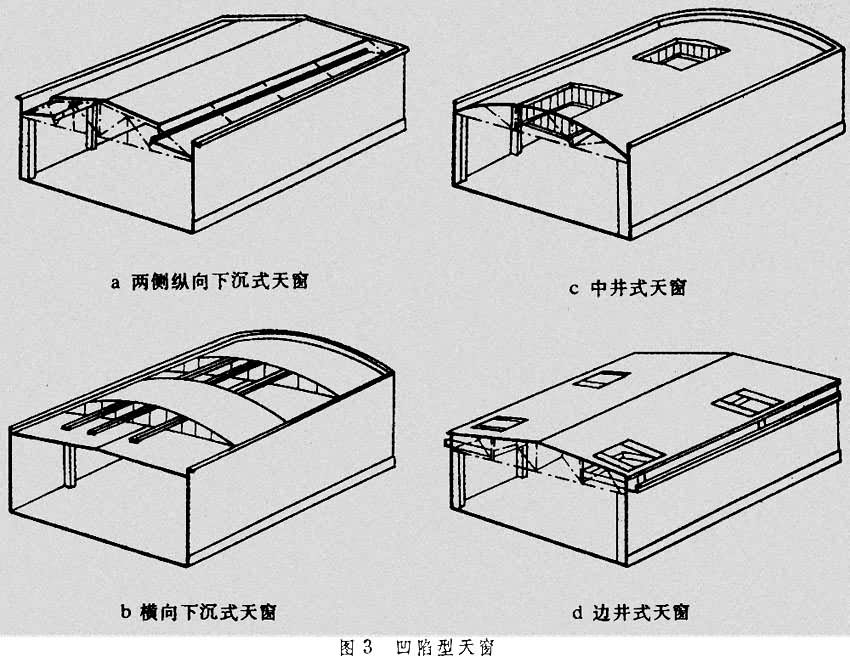

凹陷型天窗 凹陷於屋頂承重結構空間內的天窗。做法是將單層廠房的部分屋面下沉於屋架下弦上,在上下屋面高差處開口,用以通風和採光,通稱下沉式天窗。下沉式天窗按下沉部位,可分為縱向下沉式天窗、橫向下沉式天窗和井式天窗(圖3),鋸齒形天窗也可劃歸此類。凹陷型天窗不需另設天窗架擋風板,造價低;開口位於自成的避風區內,排氣穩定、迅速;構造高度小,可以減少建築物所受風荷載和地震力。

天窗天窗
