簡介

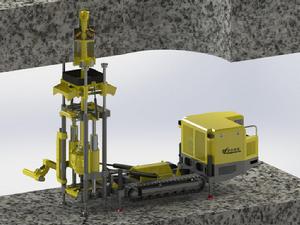

天井鑽機掘進是指用天井鑽機和擴孔刀頭刀具完成天井掘進作業的方法。天井鑽機掘進的施工過程全部實現機械化並在天井外進行作業。天井鑽機掘進法與其他天井掘進法比較,具有掘進速度快、勞動生產率高、作業安全、勞動強度低、並可實現微機遙控等優點。但天井鑽機價格高,一般礦山難以購置。並且如果管理不善,單位進尺的成本會很高。
鑽進方法分類
按鑽進方式分為上擴法、下擴法和全斷固上向鑽進法三種。除盲天井鑽進採用全斷面上向鑽進法、以及采場的上水平巷道中安裝天井鑽機有特殊困難。須採用下擴法鑽進外,一般均採用上擴鑽進法。
施工步驟
上擴鑽進法的施工步驟:先用牙輪鑽頭自上而下鑽一直徑為160-350mm貫通天井的導孔,然後換上擴孔刀頭自下而上地擴大到天井所需直徑。與下擴鑽進法比較,上擴鑽進法的優點是:岩碴可借自重墜落,無重複破碎,不但勞動條件好、且有利於設備的保養和維修,不需要增設溜放岩碴的附加裝置。開孔容易,出碴方便.防止偏斜容易,能保證鑽進質量。
全斷面上向鑽進法雖然主要用於盲天井鑽進,套用範圍較窄。但是.當需要鑽進盲天井時,便顯示出它難以被其他鑽進法所取代的優點。
發展簡況
20世紀50年代,一些國家升始採用天井鑽機掘進,到80年代已可鑽鑿直徑為6m、井深為1000m的天井。綜合成井速度為2-4m/班。60年代中國開始研究天井鑽進法,70年代後期開始套用於生產。先後研製套用了普通型和低矮型兩種天並鑽機,其中低矮型套用較多,可鑽鑿直徑為1-2m、井深100-120m的天井。當岩石堅固性係數12-14時,導孔的鑽速為5-7m/h,擴孔速度為1-1.5m/h,天井偏斜率小於1%,80年代後期,中國天井鑽機的整機加工質量和技術性能指標,以及破岩刀具的材質和耐用程度,都有較大提高,從而為進一步擴大天井鑽機的套用範圍創造了條件。
天井鑽進
用牙輪或滾刀破碎岩石鑽鑿天井的技術。這種方法不用鑿岩爆破。施工全部機械化連續作業,人員不須進入井筒內作業,故工作安全生產率高。一些國家天井鑽機可鑽深度600m ,擴孔直徑超過6m。20世紀70年代末中國開始套用天井鑽機,可鑽深度170m,擴孔直徑0.5-2.0m。
天井鑽進的方式有上擴法、下擴法和全斷面上向鑽井法。上擴法是天井鑽機安裝在上階段,用牙輪鑽頭向下鑽一個導孔,與下階段貫通後,換上擴孔刀具,再自下而上地擴孔,下擴法是天井鑽機安裝在下階段。用牙輪鑽頭向上鑽一個導孔,與上部階段貫通後、換擴孔刀具。再自上而下地擴孔。用盲天井鑽機可以全斷面上向鑽鑿天井。
