大壓差給水調節閥

概述

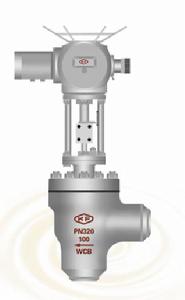

大壓差給水調節閥

大壓差給水調節閥專門為300MW 和 600MW 機組啟動給水泵（電動給水泵）配套。大容量機組給水量的調整都是採用可以調整轉速的小汽輪機帶動給水泵，給水管道出口不設給水調節閥，但是汽輪機調速有其最低轉速，其最低轉速下的給水量不能滿足鍋爐冷態啟動要求，故均設有定速電動給水泵，由於電動給水泵啟動後達到穩定狀態時，前後壓差很大，冷態啟動時出口壓力就是給水泵與鍋爐進口壓差，用調節閥調節給水壓力。給水調節閥一般壓差較大，開高公司採用套筒小孔式節流罩，可單級或多級節流，通過閥芯上下移動改變節流面積，實現流量的調節；小孔式節流罩即是一隻節流元件，又是消音器，故該閥門噪音小，耐氣蝕；密封面採用免沖刷結構，選用合理的耐沖刷材料和進行適當的表面處理，大大延長使用壽命；控制合理壓降，通道設計順暢，避免產生氣蝕和渦流；平衡型閥芯設計使閥桿受力相當於雙座閥，操作機構較小。該閥調節平穩、氣蝕小、無振動、噪音低、磨損小、壽命長，該閥門採用簡易裝配結構，拆裝方便、維修簡單.

工作原理

該系列調節閥由執行機構和閥門本體兩部分構成。執行機構可選用IQL 智慧型型電動執行機構或DKZ 型電動執行機構及用戶指定的執行機構。IQL 型智慧型電動執行機構接受DC4-20mA 信號，且輸出DC4-20mA 反饋信號，實現比例控制，它無須開蓋，可通過紅外遙控器完成閥位限位、扭矩設定，閥位校準等各種參數的調整。DKZ 型電動執行器性能好、價格低、通用性強。
執行機構（或伺服放大器）接受輸入信號，產生驅動力，帶動閥桿動作，調節介質流量或壓力，同時， 執行機構反饋一個閥的位置信號，與輸入信號比較，使調節閥始終處在與輸入信號相對應的位置上，完成伺服調節任務。

主要零部件材料

閥 體：WCB、WC6、CrMoV 鋼
節流罩：17-4PH 沉澱硬化處理
閥 芯：1Cr13 表面硬化處理，密封面堆硬質合金
閥 座：2Cr13 堆硬質合金
閥 桿：2Cr13

結構長度及連線尺寸

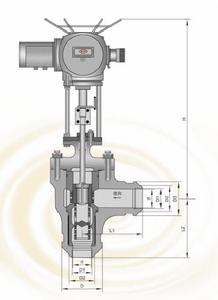

結構尺寸

閥門結構長度按照工廠標準規定，或按契約規定；
焊接端形式按照ANSI B16.25 或JB/T3595 規定；
法蘭連線尺寸按照GB 或JB 系列標準執行。用戶有要求時按契約規定。

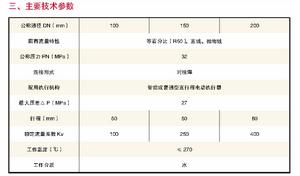

主要技術參數
