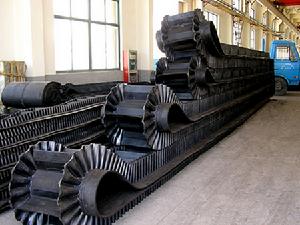

大傾角波狀擋邊帶的基帶是由上覆蓋膠、下覆蓋膠、帶芯和橫向剛性層四部分組成。上覆蓋膠厚度一般為3-6mm;下覆蓋膠厚度一般為1.5-4.5mm,帶芯材料承受拉力,其材料可以是棉帆布(CC)、尼龍帆布(NN)、聚酯帆布(EP)或剛繩芯(ST)。為了增加基帶的橫行剛性,在芯體上、上假如特殊加強層,稱橫向剛性層。基帶的寬度規格,與普通膠帶相同,符合GB7984-2001的標準規定。
產品特點(普通型大傾角波狀擋邊輸送帶):
1、增大了輸送角度(30~90度);
2、占地面積小,投資少;
3、輸送量大、提升高度更高;
4、從水平到傾斜(或垂直)能平穩過渡;
5、適宜輸送易撒落的粉狀、粒狀、小塊狀、糊狀及液態狀物料;
6、能耗低、結構簡單、膠帶強度高、使用壽命長。
輸送帶種類送帶系列產品
輸送帶種類送帶系列產品有普通棉帆布輸送帶、尼龍(NN)輸送帶(分為NN-100型、NN-150型、NN-200型、NN-250型、NN-300型、NN-350型、NN-400型)、聚酯(EP)帶(分為EP-100型、EP-150型、EP-200型、EP-250型、EP-300型、EP-350型、EP-400型)、大傾角(波狀擋邊)輸送帶、裙邊隔板輸送帶、環形輸送帶、花紋輸送帶{由於運送物料不同和輸送傾角大小不同,要求花紋形狀和高度也不同。常用的花紋輸送帶品種如:人字形花紋輸送帶(人字輸送帶包括上凸、下凹人字輸送帶)、八字形花紋輸送帶、魚骨花紋輸送帶、U形花紋輸送帶、圓柱形花紋輸送帶、麻點花紋輸送帶等,或根據用戶要求設計}、止水帶、PVC或者PVG整芯阻燃帶等;並能提供各種特殊性能的輸送帶(一般阻燃輸送帶、耐熱輸送帶、耐灼燒輸送帶、高耐磨輸送帶、耐酸輸送帶、耐鹼輸送帶、耐寒輸送帶、耐油輸送帶、耐高溫輸送帶、高強力輸送帶及食品輸送帶)。
輸送機械一般分為輸送帶、托輥、滾筒、張緊裝置…好多。
輸送帶:常用的有橡膠帶和塑膠帶兩種。 橡膠帶適用於工作環境溫度-15~40°C之間。物料溫度不超過50°C。向上輸送散粒料的傾角12°~24°。對於大傾角輸送可用花紋橡膠帶。塑膠帶具有耐油、酸、鹼等優點,但對於氣候的適應性差,易打滑和老化。頻寬是帶式輸送機的主要技術參數。
托輥:分單滾筒(膠帶對滾筒的包角為210°~230°)、雙滾筒(包角達350°)和多滾筒(用於大功率)等。有槽形托輥、平形托輥、調心托輥、緩衝托輥。槽形托輥(由2~5個輥子組成)支承承載分支,用以輸送散粒物料;調心托輥用以調整帶的橫向位置,避免跑偏;緩衝托輥裝在受料處,以減小物料對帶的衝擊。
滾筒:分驅動滾筒和改向滾筒。驅動滾筒是傳遞動力的主要部件。分單滾筒(膠帶對滾筒的包角為210°~230°)、雙滾筒(包角達350°)和多滾筒(用於大功率)等。
張緊裝置:其作用是使輸送帶達到必要的張力,以免在驅動滾筒上打滑,並使輸送帶在托輥間的撓度保證在規定範圍內。
