壓能圖

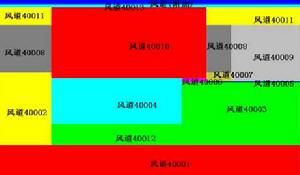

壓能圖也叫風網特徵圖，是通風網路中的每一條邊用矩形框來表示,並按一定的關聯關係排列在圖上;在同一比例下,矩形塊的寬等於該邊的風量,高等於該邊的風壓,矩形面積等於該邊的通風消耗的功耗。

風網特徵圖

風網特徵圖也叫壓能圖、平衡圖,就是通風網路中的每一條邊用矩形框來表示,並按一定的關聯關係排列在圖上;在同一比例下,矩形塊的寬等於該邊的風量,高等於該邊的風壓,矩形面積等於該邊的通風消耗的功耗。
