簡介

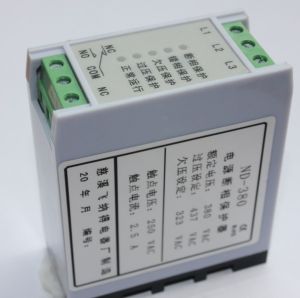

ND系列壓縮機保護器（又稱三相電源保護器、電源保護器、過欠壓保護器等）主要用於交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，壓縮機保護器對三相輸入電源的電壓過高、電壓過低、缺相、逆相(相序)、三相電壓不平衡等提供繼電保護，壓縮機保護器廣泛套用於空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電櫃、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，壓縮機保護器是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。
壓縮機保護器符合GB14085.5－2001eqvIEC60947－1：1999標準。
警告！壓縮機保護器一般是對三相電源的電源側採樣，不得安裝在變頻電流的輸出側！
結構特點
1）安裝方式：該保護器底座採用導軌式，內設兩個M4螺孔結構，直接獨立安裝或HT35導軌安裝。
2）指示燈：以5個指示燈分別來指示：正常，缺相（電壓三相不平衡），逆相，過壓，欠壓。
3）外型尺寸：68mm×30mm×76mm。
保護特性
1）缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。
2）逆相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。
3）電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施，三相不平衡率=
×100%>10%時，保護延時2S動作。
4）過壓保護：指被保護線路電壓高於設定值，延時3~8S動作，恢復回差為6~20VAC。
5）欠壓保護：指被保護線路電壓低於設定值，延時3~8S動作，恢復回差為3~20VAC。
主要技術數據
1）主電路：
1）額定電壓：220VAC，380VAC，440VAC，460VAC。
2）主電路的連線導線：絕緣銅線其載面積1.0~2.5mm。若單股銅線可直接插入接線柱；若採用軟線，則必須在導線上加針型接線頭，以確保連線可靠。
2）輔助電路：
1）具有電氣不可分的一常開和一常閉觸頭。
2）使用類別：AC15，DC13
3）觸點容量：250VAC2.5A，30VDC1.5A
4）約定發熱電流：5A
