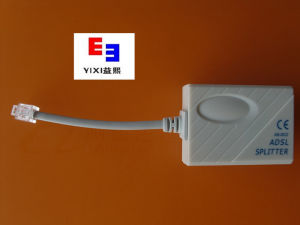

產品簡介
墨西哥ADSL分離器適用於墨西哥市場，ADSL分離器（ADSLSPLITTER)是用來將電話線路中的高頻數位訊號和低頻語音信號分離。ADSLsplitter具有一個輸入接口（line），兩個輸出連線埠（phone，modem），可以分別接傳統電話和ADSL數據機，主要用在同一房間內具有上述兩種設備的ADSL寬頻用戶。低頻語音信號由分離器接電話機用來傳輸普通語音信息;高頻數位訊號接入則接入ADSLMODEM，用來傳輸上網信息和VOD視頻點播節目。這樣，在使用電話時，就不會因為高頻信號的干擾而影響話音質量也不會因為在上網時，打電話由於語音信號的干擾影響上網
墨西哥市場對ADSL分離器的要求
1.和中國電信市場通信標準一樣
2.電話接阻抗600ohm
產品組成部分
電話線EE13電感PCBRJ11（6p2c）電容
ADSL分離器的原理圖
原理圖

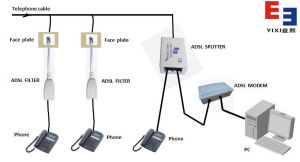

原理圖ADSL分離器的連線圖
連線圖
連線圖產品規格
POSTPORTIMPEDANCE Zr=600Ω
Modemimpedance30kHzto4.4MHz100Ω
insertionloss@1020Hz<0.3dB
200Hz<f<3.4kHzwith1020Hzcenter<±1dB
Returnloss300Hz<f<500Hz>=14dB
500Hz<f<2000Hz>=18dB
2000Hz<f<3400Hz>=14dB
LongitudinalconversionlossLCL50Hz<f<600Hz>=40dB
600Hz<f<3400Hz>=46dB
3400Hz<f<30KHz>=40dB
30KHz<f<1104KHz>=45dB
1104KHz<f<4.4MHz>=30dB
Delaydistortion500Hz<f<2800Hz150usec
DCresistance <25Ω
Isolationresistance,branch-branch100VDC;term=∞Ω>5MΩ
StopbandAttenuation30kHz<f<138kHz>45dB
138kHz<f<4.4MHz>55dB
