概述
塌落度坍落度是指混凝土的和易性，具體來說就是保證施工的正常進行，其中包括混凝土的保水性，流動性和粘聚性。
和易性是指混凝土拌合物易於施工操作（拌和、運輸、澆築、搗實），並能獲得質量均勻、密實的混凝土性能。和易性為一項綜合的技術性質，包括保水性，流動性和粘聚性三方面的定義。影響和易性主要有用水量、水灰比、砂率以及包括水泥品種、骨料條件、時間和溫度、外加劑等幾個方面。
《普通混凝土拌合物性能試驗方法》（GB/T 50080-2002）規定，混凝土拌合物的流動性以坍落度（mm）或維勃稠度（s）作為指標。坍落度適用於流動性較大的混凝土拌合物（坍落度值不小於10mm）。
測試方法

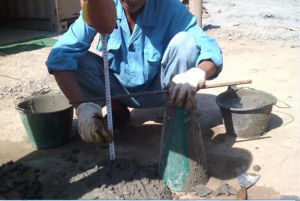

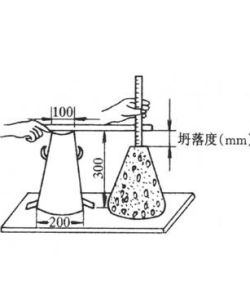

坍落度的測試方法：用一個上口100mm、下口200mm、高300mm喇叭狀的塌落度桶，灌入混凝土後搗實，然後拔起桶，混凝土因自重產生塌落現象，用桶高(300mm)減去塌落後混凝土最高點的高度，稱為塌落度。如果差值為10mm，則塌落度為10。混凝土的坍落度,應根據建築物的結構斷面、鋼筋含量、運輸距離、澆注方法、運輸方式、振搗能力和氣候等條件決定，在選定配合比時應綜合考慮，並宜採用較小的坍落度。
按坍落度的不同，可將混凝土拌合物分為大流動性混凝土（坍落度>150mm）、流動性混凝土（坍落度100~150mm）、塑性混凝土（坍落度50~90）、低塑性混凝土（坍落度10~40mm）。
影響因素
混凝土原材料影響沙河水洗砂由於存料時間和批次不同，含水量不穩定，且通過試驗確定含水量時局限性較大，粗骨料一般情況含水量比較穩定，但有時也會變化，原因是骨料廠多為開敞式存放，在雨後骨料含水量發生變化，拌制混凝土時骨料吸水率不同會造成混凝土坍落度不同程度的偏差。
機械和攪拌時間影響
混凝土攪拌時間長會造成骨料吸水量加大，使混凝土熟料中的自由水份減少，造成混凝土坍落度的損失。
混凝土攪拌機械計量系統誤差也會造成混凝土坍落度損失，混凝土配和比是通過精確計算並經過多次試配調整得出來的，任何一種材料由於計量不準確，都會使單位內材料比表面積發生變化，材料比表面積變化越大，坍落度經時損失也越大。
混凝土運輸機械的影響
混凝土攪拌運輸車運輸距離和時間越長，混凝土熟料由於發生化學反應、水份蒸發、骨料吸水等多方面原因，自由水份減少，造成混凝土坍落度經時損失，混凝土皮帶運輸機、串筒還會造成砂漿損失，這也是造成混凝土坍落度損失的重要原因。
混凝土澆築速度的影響
混凝土澆築過程中，混凝土熟料到達倉面內的時間越長，會因為發生化學反應、水份蒸發、骨料吸水等多方面原因使混凝土熟料中的自由水份迅速減少造成坍落度損失，特別是混凝土暴露在皮帶運輸機上時，表面與外界環境接觸面積較大，水份蒸發迅速，對混凝土坍落度損失的影響最大。根據實際測定當氣溫在25℃左右時混凝土熟料現場坍落度在半小時內損失可達4cm。
混凝土澆築時間的影響
混凝土澆築時間不同，也是造成混凝土坍落度損失的一個重要原因。早上和晚上影響較小，中午和下午影響較大，早上和晚上氣溫低，水份蒸發慢，中午和下午氣溫高水份蒸發快，水份損失越快混凝土坍落度損失越大，混凝土的流動性、粘聚性等越差，質量越難保證
