塊狀區劃圖法

什麼是塊狀區劃圖法

所謂塊狀區劃圖法，是指有用的工廠總平面布置分析的一種方法，它是通過對工作地的位置進行調整，使物料總運輸量最少。即使得“∑任意兩部門間距離*任意兩部門間搬運量”取得最小值。

塊狀區劃圖法的步驟

塊狀區劃圖法的基本步驟如下：

步驟一：經過調查研究，繪製各工作地間每月物料運量從--至表。一個典型的物料運量從--至表的形式如下表所示：

塊狀區劃圖法

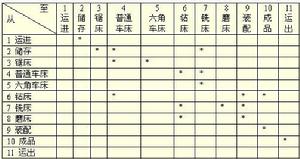

表：物料運量從--至表

步驟二：根據物料運量從--至表，制定初始布置方案。

步驟三：進行布置方案的理想化調整。將臨近或成對角線的工作地布置視作臨近布置，距離單位為1；否則視為非臨近布置，距離單位大於1。對於規模不大的方案，很容易通過觀察獲得理想的布置方案。調整的原則是使工作地之間的總距離和最小。

步驟四：獲得最佳化的布置方案以後，還不等於得到了工廠的總平面布置。在此基礎上，詳細計算各單位所需面積、設定通道、選擇運輸路線和運輸設備、設計生產服務部門和生活服務部門的位置和面積、倉庫位置等。獲得各部分面積和大體位置，就可以按工廠地形狀況作平面布置了。
