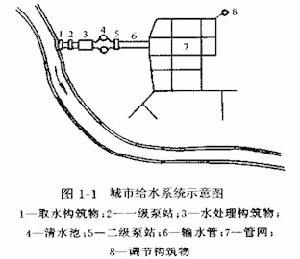

城市給水系統示意圖任務
根據城市和區域水資源和用水狀況，最大限度地保護和合理利用水資源，合理選擇水資源，進行城市水源規劃和水資源利用平衡工作；確定城市自來水廠等給水設施的規模、容量；科學布局給水設施和各級給水管網系統，滿足用戶對水質、水量、水壓等的要求；制定水源和水資源的保護措施。工作程式
城市用水量預測首先進行城市用水現狀與水資源研究，結合城市發展總目標，研究確定城市用水標準。在此基礎上，根據城市發展總目標和城市規模，進行城市近遠期規劃用水量預測。
確定城市給水系統規劃目標
在城市水資源研究的基礎上，根據城市用水量預測、區域給水系統與水資源調配規劃確定城市給水系統規劃目標。
城市給水水源規劃
在進行城市現狀水源與水網路研究的基礎上，依據城市給水系統規劃的目標、區域給水系統與水資源調配規劃，以及城市規劃總體布局，進行城市取水工程、自來水廠等設施的布局，確定其數量、規模、技術標準，制定城市水資源保護措施。
城市給水網路與輸配設施規劃
在研究城市現狀給水網路的基礎上，根據城市給水水源規劃、城市規劃總體布局，進行城市給水網路和泵站、高位水池、水塔、調節水池等輸配設施規劃布局；並及時反饋城市規劃管理部門，落實各種設施用地布局。
分區給水管網與輸配設施規劃
根據分區規劃布局、供水標準，估算分區用水量。然後根據分區用水量分布狀況。城市給水網路與輸配設施規劃，進行分區內的給水管網、輸配設施規劃與布局；並反饋給城市規劃部門，落實輸配設施用地布局。分區給水管網與輸配設施規劃將作為分區的各詳細規劃範圍內給水管網規劃的依據。
城市給水工程系統總體規劃內容
1.確定用水量標準，預測城市總用水量；2.平衡供需水量，選擇水源，確定取水方式和位置；
3.確定給水系統的形式、水廠供水能力和廠址，選擇處理工藝；
4.布局輸配水乾管、輸水管網和供水重要設施，估算乾管管徑；
5.確定水源地衛生防護措施。
城市給水工程系統總體規劃圖紙
城市給水系統現狀圖、城市給水系統規劃圖城市給水工程系統分區規劃內容
