圓盤式蒸汽保溫型疏水閥

圓盤式蒸汽保溫型疏水閥

圓盤式蒸汽保溫型疏水閥是根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。

簡述

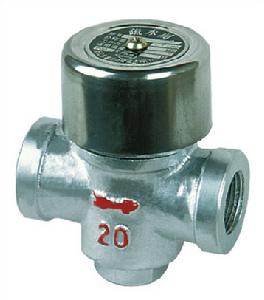

圓盤式蒸汽保溫型疏水閥 圓盤式蒸汽保溫型疏水閥

圓盤式疏水閥的工作原理和熱動力式疏水閥相同,它在熱動力式疏水閥的汽室外面增加一層外殼。外殼內室和蒸汽管道相通,利用管道自身蒸汽對疏水閥的主汽室進行保溫。使主汽室的溫度不易降溫,保持汽壓,疏水閥緊緊關閉。當管線產生凝結水,疏水閥外殼降溫,疏水閥開始排水;在過熱蒸汽管線上如果沒有凝結水產生,疏水閥不會開啟。合金鋼閥體、硬質合金閥芯,適用於最高溫度為550℃,高壓、高溫過熱蒸汽專用的一種疏水閥。

常用類型

圓盤式法蘭蒸汽疏水閥、高溫高壓圓盤式疏水閥、 不鏽鋼圓盤式疏水閥、
熱動力圓盤式蒸汽疏水閥

圓盤式蒸汽保溫型疏水閥 圓盤式蒸汽保溫型疏水閥

常用的圓盤式蒸汽疏水閥是根據伯努力熱動力原理,利用蒸汽和凝結水的熱動力學不同的特性,引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化,啟動閥片開啟和關閉,從而達到阻汽排水目的。

工作原理

疏水閥內有一個閥片,既是敏感件又是動作執行件。當裝置啟動時,管道出現冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。當凝結水排放完畢,蒸汽進入疏水閥內,蒸汽的體積迅速擴大,蒸汽比凝結水的流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時,閥片受到兩面壓力,閥片下面的受力面積小於上面的受力面積,因疏水閥汽室裡面的壓力來源於蒸汽壓力,所以閥片上面受力大於下面,閥片緊緊關閉。當疏水閥汽室裡面的蒸汽降溫成凝結水,汽室裡面的壓力消失。凝結水靠工作壓力推開閥片,凝結水又繼續排放,循環工作,間斷排水。
