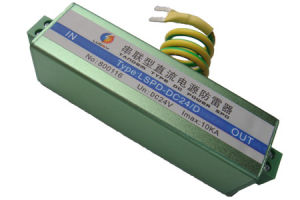

單路電源防雷器，用於交/直流二次配電設備的防雷保護，如紅外對射、報警器、程控交換機、安防監控系統等,本產品外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。該產品串聯安裝於交/直流配電設備的前端，防止雷擊或浪涌等因素產生的感應過電壓、過電流現象對系統或設備造成的損壞。
單路交/直流電源防雷器功能特點：
1、性能穩定、殘壓小、回響時間快、壽命長；
2、具有多級泄流、濾波、鉗位使過電壓、過電流能得到有效抑制；
3、放電電流大（10KA8/20μs），回響時間快（≤25ns）
4、集成化、體積小、接線簡易、安裝方便。
單路交/直流電源防雷器技術參數：型號
LSPDAC220/D
LSPDDC24/D
LSPDDC12/D
額定工作電壓(Un)
220V
DC24V
DC12V
額定工作電流
5A
5A
5A
標稱放電電流(In)
5kA
5kA
5kA
最大放電電流(Imax)(8/20μs)
10KA
10KA
10KA
最大持續運行電壓(Uc)
385V
36V
20V
限制電壓（8/20μs）20KA
≤800V
≤75V
≤48V
保護模式
L-PEN-PE
V＋V-
V＋V-
外殼材質
鋁合金
鋁合金
鋁合金
規格尺寸
100×25×25mm
100×25×25mm
100×25×25mm
單路交/直流電源防雷器安裝套用：
1、本產品串聯被保護設備相應位置，安裝時最好與被保護設備距離不超過50CM。
2、電源連線：直流電源兩端分別對應接“＋”“—”，交流電源兩端分別對應“L”“N”。如果是把端子拔下來接線，回裝時一定要恢復原狀，否則危險！
3、防雷器產品標有標誌的接地端應接上地線，地線的螺桿上配有接線叉，用於接地匯集排與防雷器地線的連線，接好地線後，務必要旋緊螺釘。接地線選用2.5mm2以上的銅線，地線到接地匯流排的長度應小於1m且儘量粗短，接地電阻應小於10Ω。
防雷器接線圖：
安裝圖
