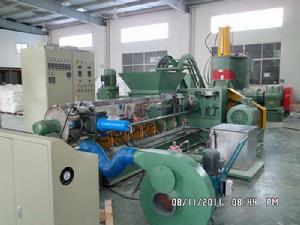

單螺桿造粒機

單螺桿造粒機

(5)單螺桿造粒機主機料筒採用電加熱,水冷卻自動控制機筒溫度。 一般螺桿分為三段即加料段,壓縮段,均化段。 3、

產品介紹

(1)螺桿:是擠塑機的最主要部件,它直接關係到擠塑機的套用範圍和生產率,由高強度耐腐蝕的合金鋼製成。
(2)機筒:是一金屬圓筒,一般用耐熱、耐壓強度較高、堅固耐磨、耐腐蝕的合金鋼或內襯合金鋼的複合鋼管制成。機筒與螺桿配合,實現對塑膠的粉碎、軟化、熔融、塑化、排氣和壓實,並向成型系統連續均勻輸送膠料。一般機筒的長度為其直徑的15~30倍,以使塑膠得到充分加熱和充分塑化為原則。
(3)料斗:料斗底部裝有截斷裝置,以便調整和切斷料流,料斗的側面裝有視孔和標定計量裝置。
(4)機頭和模具:機頭由合金鋼內套和碳素鋼外套構成,機頭內裝有成型模具,機頭的作用是將旋轉運動的塑膠熔體轉變為平行直線運動,均勻平穩的導入模套中,並賦予塑膠以必要的成型壓力。塑膠在機筒內塑化壓實,經多孔濾板沿一定的流道通過機頭脖頸流入機頭成型模具,模芯模套適當配合,形成截面不斷減小的環形空隙,使塑膠熔體在芯線的周圍形成連續密實的管狀包覆層。為保證機頭內塑膠流道合理,消除積存塑膠的死角,往往安置有分流套筒,為消除塑膠擠出時壓力波動,也有設定均壓環的。
(5)

單螺桿造粒機單螺桿造粒機
主機料筒採用電加熱,水冷卻自動控制機筒溫度。螺桿芯部可通水(油)冷卻,控制螺桿溫度。機頭裝有測試熔溫熔壓的壓力感測器。
風冷模面熱切、造粒輔機、旋轉刀片由交流電機驅動,變頻調速;脫水乾燥系統由離心脫水機、滾桶振動篩、風吹儲料倉等組成。

單螺桿結構

一般螺桿分為三段即加料段,壓縮段,均化段。 加料段——底經較小,主要作用是輸送原料給後段,因此主要是輸送能力問題,參數(L1,h1),h1=(0.12-0.14)D。壓縮段——底經變化,主要作用是壓實、熔融物料,建立壓力。參數壓縮比ε=h1/h3及L2。準確應以漸變度A=(h1-h3)/L2。均化段(計量段)——將壓縮段已熔物料定量定溫地擠到螺桿最前端、參數(L3,h3),h3=(0.05-0.07)D。對整條螺桿而言,參數L/D-長徑比L/D利弊:L/D與轉速n,是螺桿塑化能力及效果的重要因素,L/D大則物料在機筒里停留時間長,有利於塑化,同時壓力流、漏流減少,提高了塑化能力,同時對溫度分布要求較高的物料有利,但大之後,對製造裝配使用上又有負面影響,一般L/D為(18~20),但目前有加大的趨勢。其它螺距S,螺旋升角φ=πDtgφ,一般D=S,則φ=17°40′。φ對塑化能力有影響,一般來說φ大一些則輸送速度快一些,因此,物料形狀不同,其φ也有變化。粉料可取φ=25°左右,圓柱料φ=17°左右,方塊料φ=15°左右,但φ的不同,對加工而言,也比較困難,所以一般φ取17°40′。棱寬e,對粘度小的物料而言,e儘量取大一些,太小易漏流,但太大會增加動力消耗,易過熱,e=(0.08~0.12)D。總而言之,在目前情況下,因缺乏必要的試驗手段,對螺桿的設計並沒有完整的設計手段。大部分都要根據不同的物料性質,憑經驗制訂參數以滿足不同的需要,各廠大致都一樣。

單螺桿造粒機特點

1.單螺桿造粒機具有集密煉、提送、餵料、擠出、風冷熱切粒、風送冷卻於一體,實現自動化連續作業,這樣的單螺桿造粒機生產效率高;
2.單螺桿造粒機具有密煉、餵料及擠出段可根據客戶選擇採用電加熱或蒸汽加熱或熱油循環加熱技術,應其溫度控制要求,根據要生產的不同的材料,對溫度的要求也是不一樣的。
3.混煉機採用“四棱同步耐磨混煉室”的技術 ,效率高,耗能低,塑化充分,分散均勻;
4.餵料裝置採用本公司獨特的技術 ,可對混煉物料進行輔助混煉,並對單螺桿擠出機進行強制餵料,提高造粒效率和品質;
5.雙錐螺桿和單螺桿的驅動均採用交流變頻技術,可適應各種工藝技術要求;
6.機頭前部採用液壓快速換網裝置,省時省力,又環保;
7.造粒機採用旋轉式刀盤和微調裝置,進行風冷式熱切粒;
8.粒料的冷卻採用旋風分離器輸送及滾筒式冷卻機或圓盤式振動篩;
9.電控系統採用PLC、可視界面與變頻技術,實現全程自動化控制。

使用範圍

單螺桿擠出機組主要用於橡塑和工程樹脂的填充、共混、改性、增加、氯化、聚丙烯和高吸水性樹脂的加工;可降解母粒、聚醯胺縮聚、聚氨脂加聚反應的擠出;碳粉、磁粉的造粒,電纜用絕緣料、護套料、低煙無鹵阻燃型PVC電纜料及各種矽烷交聯料的製備等,小機型主要用於科研和教學

生產工藝

生產流程物料經過自動提升機將經過密煉後的物料送入雙錐餵料機,錐雙將物料強制均勻加入主機螺桿,物料在螺桿的壓縮與剪下和外加熱的作用下,物料受到混煉和塑化。溫度和壓力逐步升高,呈現出粘流狀態,並以一定的壓力通過機頭、擠出切粒,最後得到所需形狀的粒子。密煉機----提升機------錐雙餵料機---------單螺桿造粒機-------- -對吹熱切機頭-----一級旋風分離器---------二級旋風分離器-------加長風冷振動篩------成品料倉

注意事項

1、 嚴禁無關人員和設備操作員交談,只準單人操作電控面板上的按鈕指令.
2、 定期檢測電線電路的絕緣效果,時刻注意機器警示牌上的警告內容。
3、 配電櫃未斷電前,嚴禁非專業人員打開櫃門;嚴禁在切粒機完全靜止前調整刀具.
4、 活動部位及料斗堵塞時,切勿用手或鐵棍,而只能用塑膠棍去小心處理。
5、 接觸高溫部位時,小心燙傷;捏合機工作時,嚴禁工作人員上半身伸入桶內探視或扒料.
6、 工作中如停電應對各電機電路切斷並及時清理完機記憶體料,物料碳化後影響下次生產.
7、 機器出現故障時,要在第一時間內停止機器運作,不得自行主張。並通知和等待機修人員來排查維修或電話指導維修。
8、 防止一切的因素導致機器損壞和工傷事故的發生。
