簡介

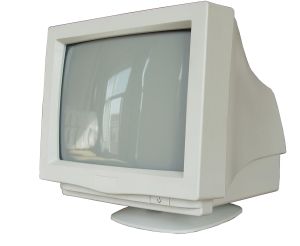

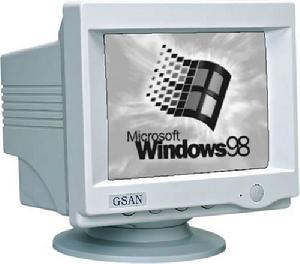

9寸單色顯示器顯示器通常也被稱為監視器或螢幕。單色顯示器就是黑白顯示器，有個屬名單顯，這是相對彩顯即彩色顯示器來說的。最早的電腦顯示器一般是單色的，一般有黑白和綠色兩種。只能顯示文字（早期漢字因為是圖形方式，所以也不能顯示），後來的支持灰度，在顯示卡支持下可以顯示圖形了。 它是將一定的電子檔案通過特定的傳輸設備顯示到螢幕上再反射到人眼的一種顯示工具。它的套用非常廣泛，大到衛星監測、小至看VCD，隨著彩顯技術的不斷發展，單色顯示器已經停產了。由於它是通過一系列的電路設計從而產生影像，所以它必定會產生輻射，對人眼的傷害也就更大。
電路組成

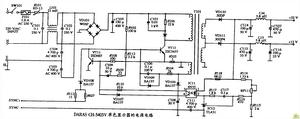

單色顯示器電源電路一般來說，顯示器主要由如下電路組成：
（l）視頻放大電路；
視頻放大電路可以分為預視放和視放輸出兩部分。預視放從信號接口中接收顯示卡送來的R、G、B三基色視頻信號，對之進行放大，以便驅動視放輸出級。視放輸出級是功率放大級，把預視放級送來的視頻信號放大到足夠的功率，驅動顯像管陰極，調製陰極發射電子束的強弱，電子束轟擊螢光屏後，就完成了電一光轉換的功能，配合掃描就可顯示圖像。
(2)場掃描電路
包括場振盪和場輸出兩部分。場振盪電路在同步信號的同步下，形成場頻鋸齒波，鋸齒波再由場輸出電路功率放大後加至場偏轉線圈，形成掃描電流。場幅和場中心調節的功能也是在場掃描電路中實現的，此外還輸出場頻鋸齒波到枕形校正電路，以校正水平枕形失真。
（3）行掃描電路
包括行振盪、行輸出、高壓電路、枕校電路等幾部分。行振盪電路在行同步信號的作用下，輸出周期矩形脈衝，該矩形脈衝驅動行輸出電路，使之在行偏轉線圈中產生掃描電流。高壓電路對行掃描逆程期間產生的幅值很高的回掃脈衝進行變壓、然後整流濾波得到多路電壓輸出，其中GI為顯像管柵極電壓，SCREEN為加速級電壓、FOCUS為聚焦極電壓。

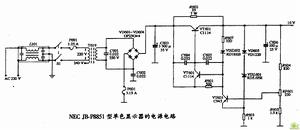

基於NEC JB-P8851型顯示器(單色)電源電路（4）開關電源
一般都為變壓器藕合式，有多路電壓輸出。
（5）模式識別與控制電路
該電路的作用是根據顯示卡送來的行場同步信號的特徵判別當前是哪一種顯示模式，並依此對行掃描和場掃描電路進行控制，以消除模式轉換對電路工作狀態造成的影響，如改變行振盪、場振盪電路的自由振盪頻率，調整行幅、場幅，改變行輸出級的工作電壓等。
