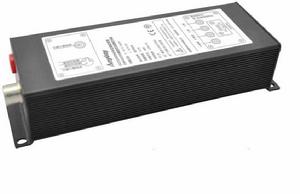

單相電流變送器

單相電流變送器

單相電流功率變送器是在電機試驗及測試技術研究的基礎上,遵循IEC及相關電機試驗國家標準,針對電機試驗中單相交流的功率測量而研製的一種電量測試子站。採用先進的濾波技術,合理的軟體算法,解決了通用儀表測量精度不高、測量數據不穩定的問題。單相電流功率變送器功耗低、精度高,重量輕,採用個性化設計,將被測量前端數位化,輸出信號為數字量,採用串列光纖匯流排方式傳輸,通過分散式測控主站進行集中管理,具備優良的電壓隔離能力及電磁兼容性,抗干擾能力強。適用於分散式測控試系統的前端電量採集。

基本信息

概述

該電量變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量,經隔離變送成線性的直流模擬信號或是數位訊號裝置。產品符合GB/T13850-1998 IEC-688標準。

通用技術條件

精度等級:0.5%

頻率範圍:5~400Hz

電流準確測量範圍:4mA~1A

電流測量精度:0.1%rd±0.1%fs

標準輸出值:光纖信號

輸出負載電阻:小於等於600Ω

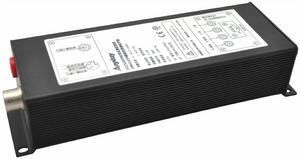

單相變送器 單相變送器

功能擴展

1、 可程式顯示功能,根據倍率和量程可以顯示一次側實測數據,如一次側電流/電壓/功率等,具有倍率可調,量程可調,精度高,可直接當高精度電測儀表使用;

2、 RS485接口,採用MODBUS-RTU協定,IEE-754國際標準四位元組浮點數傳輸,可與PC連線,485匯流排上可以同時接247隻量量變送器進行遙測,遙控,遙信,遙調等功能,通過接口,可接入PLC設備,各類現場匯流排控制等裝置,產品可送電腦測試軟體對現場匯流排進行測試;

安裝規範

模組安裝

1:信號就近原則,分散式模組儘量安裝在靠近信號源的地方。

2:模組必須安裝在遠離強幹擾信號的地方,比如開關櫃,變頻器等。

3:模組必須規範固定在櫃體內部,不能有移動或者鬆動,電量模組必須安裝在絕緣板上。

外接規範

1:通訊線:RS485通訊線必須用雙絞禁止線,禁止層嚴格接大地,每根通訊線必須有明確的標識,用線鼻子接入RS485。光纖必須有軟塑套管保護,每根光纖必須有明確的標識。

2:信號線:信號線必須採用禁止線,禁止層嚴格接地,信號線儘可能短,每根信號線必須有明確的標示。

3:電源接口及電源線:電源線必須用線鼻子接入電源端子,必須嚴格擰緊,電源端子必須嚴格擰緊在模組上。

4:RS485:通信線嚴格擰緊在RS485接口上,RS485接口必須嚴格擰緊在模組上。

5:信號端子:必須嚴格擰緊在模組上。

走線規範

1:RS485通訊線和信號線不應與強電走在一起,如果要與強電走同一條地溝,必須有專用的禁止電線槽,且強電與弱電的距離不得小於300mm。

2:導線穿過金屬板(管)孔時,應在板(管)孔上裝有絕緣護套(出線環或出線套)。

3:導線彎曲時,過渡半徑應為導線直徑的3倍以上,導線束彎曲時也應符合該要求,並圓滑過渡。

4:電線和各接線端子、電氣設備及插頭插座連線時,要留一定的弧度,以利於解連和重新連線。

5:導線連線原則上應通過接頭,視具體情況採用壓接、焊接、插接、繞接等方式。

6:電線槽安裝應牢固,導線要用扎線帶、線卡等以適當間隔可靠固定,防止振動造成損傷。

7:電線電纜出入線槽、線管時必須加以保護,管口應加絕緣套(有油處應耐油)或用絕緣物包紮。

8:禁止層應接至機箱外部的專用接地母排或通過連線器外殼接至機箱箱體上。

9:多芯電纜應留有10%或至少2根備用絕緣線芯。連線器中應留有相應數量的備用接點。

10:線槽的出口邊緣必須光滑,不得有尖角和毛刺。

數字通訊

設定參數及MODBUS地址信息表:共有13項設定參數,具體如下:

地址 項目 描述 位元組地址 說明 顯示符號
0 預留 預留 0、1 預留
1 預留 預留 預留 預留 預留
DZ 儀表地址 3 1位元組 1-247 ADDr
2 K k係數(倍率) 4、5 2位元組 0-9999 r- - k
3 X x係數(量程) 6、7 2位元組 0-9999 r- - H
4 b b係數(基值) 8、9 2位元組 0-9999 r- - b
5 B B係數(變送輸出上限) 10 1位元組0-99 bSLH
A A係數(變送輸出下限) 11 1位元組0-99 bsHH
6、7 SHOW-H 顯示上限 12、13、14、15 IEE-754浮點數 dISL
8、9 預留 預留 預留

10、11 預留 預留 預留

12、13 Y 測量數據 24、25、26、27 IEE-754浮點數
14、15 BS 變送輸出值 28、29、30、31 IEE-754浮點數
