單槓桿安全閥單槓桿安全閥用途
GA42H型單槓桿安全閥適用於溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
單槓桿安全閥適用範圍城建、化工、冶金、石油、製藥、食品、飲料、環保。安全閥是為了防止壓力設備和容器或易引起壓力升高或容器內部壓力超過限度而發生爆裂的安全裝置。安全閥是壓力容器、鍋爐、壓力管道等壓力系統使用廣泛的一種安全裝置，保證壓力系統安全運行。 當容器壓力超過設計規定時，安全閥自動開啟，排出氣體降低器內的過高壓，防止容器或管線破壞。而當容器內的壓力降至正常操作壓力時，即自動關閉避免因容器超壓排出全部氣體，從而造成浪費和生產中斷。安全閥主要由閥座、閥瓣(閥芯)和載入機構三部分組成。閥座有的和閥體是一個整體，有的是和閥體組裝在一起的，它與設備連通。閥瓣常連帶有閥桿，它緊扣在閥座上。閥瓣上面是載入機構，載荷的大小可以調節。當設備內的壓力在一定的工作壓力範圍之內時，內部介質作用於閥瓣上面的力小於載入機構加在閥上面的力，兩者之差構成閥瓣與閥座之間的密封力，使閥瓣緊壓著閥座，設備的介質無法排出。當設備內的壓力超過規定的工作壓力並達到安全閥的開啟壓力時，內部介質作用於鬧瓣上面的力大於載入機構施加在它上面的力，於是閥瓣離開閥座，安全閥開啟，設備內的介質即通過閥座排出、如果安全閥的排量大於設備的安全泄放量，設備內壓力即逐漸下降，而且通過短時間的排氣後，壓力即降回至正常工作壓力。此時內壓作用於閥瓣上面的力又小於載入機構施加在它上面的力，閥瓣又緊壓著閥座，介質停止排出，設備保持正常的工作壓力繼續運行。所以，安全閥是通過閥瓣上介質作用力與載入機構作用力的消長，自行關閉或開啟以達到防止設備超壓的目的。
單槓桿安全閥主要零部件材料
NO. 零件名稱 Name of part C型材料 Materials1 閥體 Body 碳鋼 Carbon steel
2 導向套 Guide sleeve 不鏽鋼 Stainless steel
3 閥瓣 Disc 2Cr13
4 閥桿 Stem 2Cr13
5 槓桿 Lever 碳鋼 Carbon steel
6 重錘 Hammer 鑄鐵 Cast iron

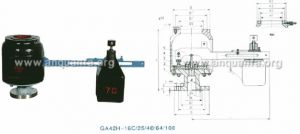

單槓桿安全閥外形及連線尺寸
型號 公稱 尺寸 Dimension(mm)
Type 通徑 出口法蘭式出口承插式
DN(mm)do-z D D1 D2 D6 f f1 b z-d L HDN’ D2’ n-M’ D1’ D’ d1 K2 K3 D3
GA42H-16 5040×1 165 125 100 / 3 / 16 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-25 50 40×1 165 125 100 / 3 / 20 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-40 50 40×1 165 125 100 88 3 4 20 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 8-16 120 235 120 145 162 190
GA42H-100 5040×1 195 145 112 88 3 4 28 4-25 840 420 125 175 8-16 120 235 120 145 162 190
單槓桿安全閥壓力的概念
安全閥的公稱壓力表示安全閥在常溫狀態下的最高許用壓力，高溫設備用的安全閥不應考慮高溫下材料許用應力的降低。安全閥是按公稱壓力標準毓進行設計製造的。
開啟壓力：也叫整定壓力，是安全閥閥瓣在運行條件下開始升起時的介質壓力。
排放壓力：閥瓣達到規定開啟高度時進口側的壓力。
回座壓力：安全閥排放後，閥瓣重新壓緊閥座，介質停止排出時的進口壓力。回座壓力是表征安全閥使用品質的一個重要參數，一般要求它至少為工作壓力的80％，上限以不產生閥瓣頻繁跳動為宜。
啟閉壓差：開啟壓力和回座壓力之差。
