和利時PLC

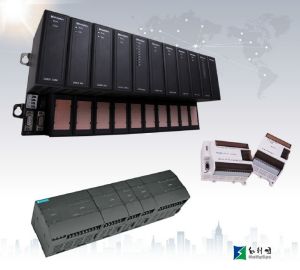

![LK大型、LE中小型、LM小型系列PLC](/img/f/b00/nBnauM3X2QjN3MDO5cDM5EDO3MTM5YjMyUTMyQTNwAzMxAzL3AzL4czLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
集團在北京、杭州、西安、新加坡等地設立基地,並在全國和世界各地設有服務機構60餘處。集團在北京擁有建築面積8萬平米的研發和生產基地,配備3條電子裝聯生產線,專門用於生產最高安全等級(SIL4級)的高鐵產品,同時也生產核電儀控產品、DCS和PLC等產品;在杭州擁有建築面積2.5萬平米的成套製造基地;在西安設有大型研究中心。位於北京的可靠性試驗中心,已獲得德國TUV萊茵認證,成為符合國際標準的可靠性試驗基地,可以對電子產品按國際標準進行嚴格的電磁兼容、電氣安全、溫度、濕度、腐蝕、振動等項目進行試驗。
和利時先後推出自主開發的LM、LE小型PLC、LK大型PLC、MC系列運動控制器。其中LK大型PLC是國內唯一具有自主智慧財產權的大型PLC,並獲得國家四部委聯合頒發的“國家重點新產品”證書。和利時的PLC和運動控制產品已經廣泛套用於電力、化工、冶金、能源、交通、水處理、供熱、天然氣、水利水電、煤炭、紡織、食品、造紙、印刷、製藥、智慧型樓宇、空調製冷等領域。

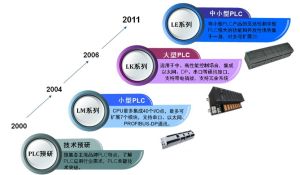

概述
![產品發展過程](/img/8/896/nBnauM3X1IjM2EzM1kDM5EDO3MTM5YjMyUTMyQTNwAzMxAzL5AzL2EzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
產品系列

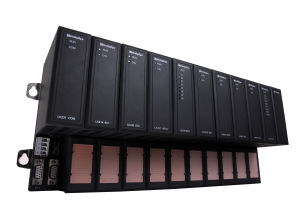

和利時PLC產品包括LK大型PLC、LE中小型PLC和LM小型PLC。LK系列大型PLC
![LK系列大型PLC](/img/d/549/nBnauM3X4QzM1QjM0ATM5EDO3MTM5YjMyUTMyQTNwAzMxAzLwEzL3YzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
LK廣泛套用於軌道交通、能源、水處理、水利水電、供熱、建材、電力、紡織、造紙、印刷、製藥、化工、冶金、智慧型樓宇等領域。
產品特點:
高性能
√ 配置工業級(533MHz)處理器,擁有納秒級(13ns)的處理速度
√ 數字量I/O可達57344點,模擬量I/O可達3584點
√ 程式容量可達16MB,數據容量可達64MB,掉電保持區可達1MB

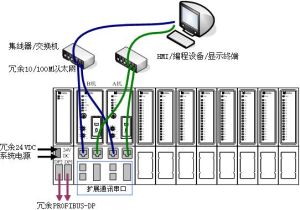

高可靠性
![高可靠性](/img/e/3a9/nBnauM3XygjN2ETN3ITM5EDO3MTM5YjMyUTMyQTNwAzMxAzLyEzL3MzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
√ 支持電源冗餘、CPU冗餘、乙太網冗餘、PROFIBUS-DP匯流排冗餘
√ 具有通信故障時輸出預置功能
√ 提供三防(防潮、防鹽霧、防霉)模組

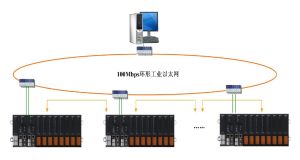

![多機互聯,實現數據共享](/img/f/af9/nBnauM3XwQTM3MTN5ITM5EDO3MTM5YjMyUTMyQTNwAzMxAzLyEzL2QzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
多機互聯,實現數據共享
√ 通過自身集成的乙太網接口,實現最多32個站數據共享√ 配置共享數據大小,每次最多可共享700個字
√ 適合捷運和高速公路隧道監控套用
易用性
√ 模組小型化、智慧型化設計,具有自診斷功能
√ 靈活的SD存儲卡,可進行工程恢復、備份、加密
√ 符合IEC61131-3標準,支持LD、IL、FBD、ST、SFC和CFC程式語言

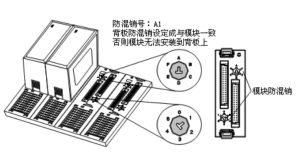

易維護性
![易維護性](/img/2/fb6/nBnauM3X0UjM5gTN5cTM5EDO3MTM5YjMyUTMyQTNwAzMxAzL3EzLzEzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
√ 接線端子設計獨立於I/O模組,端子可插拔
√ 背板上設計有防混銷,避免插錯模組

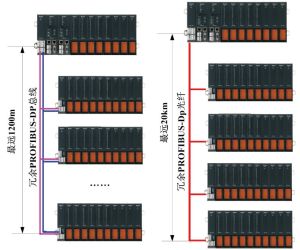

開放性與擴展性
![開放性與擴展性](/img/d/10f/nBnauM3X2QzNyIjMwkTM5EDO3MTM5YjMyUTMyQTNwAzMxAzL5EzLyAzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
√ 集成乙太網、PROFIBUS-DP、RS232、RS485接口
√ 支持TCP/IP、MODBUS、PROFIBUS-DP、OPC、自由口等多種通訊協定
√ 遠程I/O最遠可擴展20km

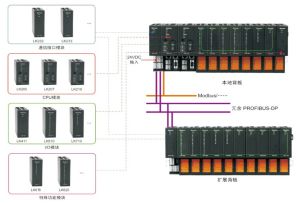

硬體體系結構:
![硬體體系結構](/img/e/3fa/nBnauM3X3AjMxczMyAjM5EDO3MTM5YjMyUTMyQTNwAzMxAzLwIzLwUzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
CPU模組
√ 整個系統的核心,用於執行用戶程式,處理本地I/O和過程數據,通過現場匯流排控制分布I/O
√ 提供多種型號CPU模組供用戶選擇,內置PROFIBUS-DP接口、乙太網接口、RS232和RS485接口
√ 提供LED指示燈、鑰匙開關、站地址撥碼、SD存儲卡槽和備用電池槽
I/O模組
√ 用於DI/DO以及AI/AO信號的處理,包括DI、電晶體型DO、電壓/電流/熱電偶/熱電阻型AI、電壓/電流型AO等
√ 提供多種型號I/O模組,滿足不同套用需求,從離散控制到過程控制
通信接口模組
√ 用於系統擴展及與第三方設備通信
√ 支持TCP/IP、PROFIBUS-DP、MODBUS、OPC、自由口等協定
特殊功能模組
√ 專門用於高速計數等任務
背板
√ 用於安裝所有模組,並提供CPU與其它模組之間的數據通信連線
√ 包括本地背板和擴展背板,本地背板用於安裝CPU模組、I/O模組、通信接口模組、特殊功能模組,擴展背板用於安裝通信接口模組和I/O模組

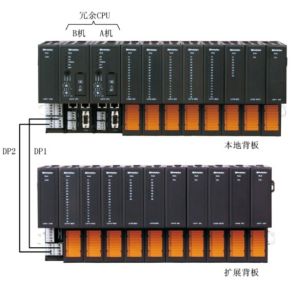

冗餘系統:
對於一些可靠性要求較高的控制場合,PLC故障會造成較大的經濟損失或社會影響。為此,LK可為用戶提供冗餘系統的解決方案,支持電源冗餘、CPU冗餘、乙太網冗餘和PROFIBUS-DP匯流排冗餘。
LK冗餘系統由支持冗餘功能的CPU模組、PROFIBUS-DP通信接口模組、雙CPU插槽的本地背板、擴展背板和I/O模組組成。
冗餘特點
![冗餘特點](/img/0/e16/nBnauM3X2IzM2UTOxUjM5EDO3MTM5YjMyUTMyQTNwAzMxAzL1IzLzMzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
√ PLC硬體配置和程式的編寫與單機系統相同,工程下載到主機後,系統自動備份給從機
√ 無擾切換,切換時間<50ms,切換過程無報警或中斷的丟失
√ 經濟型單機架硬體冗餘設計
CPU冗餘
√ 支持冗餘功能的CPU模組安裝在帶雙CPU插槽的本地背板上
√ 上電後,冗餘CPU模組自動被設定成主、從方式主機、從機同步執行用戶程式,主機控制輸出
√ 從機備份,當主機故障時,從機自動切換為主機,保證系統的正常運行
乙太網冗餘
√ 在CPU模組內集成有冗餘乙太網接口,由背板引出,採用標準RJ45接口,符合IEEE802.3/u標準,通信速率10M/100Mbps自適應,傳輸介質為雙絞線
匯流排冗餘
√ 在CPU模組內集成有冗餘PROFIBUS-DP匯流排接口,由背板引出,是CPU模組與I/O模組進行數據交換的通信接口,實現主站和從站之間的雙向數據傳輸
√ 冗餘PROFIBUS-DP現場匯流排,符合IEC61158國際標準和EN50170歐洲標準,通訊速率9.6Kbps~1.5Mbps可選
電源冗餘
√ LK910電源可以兩台或多台冗餘配置並聯運行,可實現電源供電的無擾切換,以降低由電源而引起的故障

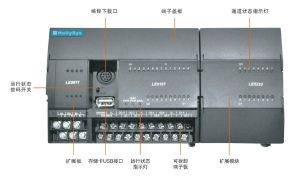

LE系列中小型PLC
![LE中小型PLC](/img/7/a8d/nBnauM3XyQTO0YDO4cjM5EDO3MTM5YjMyUTMyQTNwAzMxAzL3IzLyMzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
LE包括CPU模組和種類豐富的擴展模組、功能擴展板、附屬檔案。CPU模組可以獨立運行,也可以在CPU模組I/O點不滿足系統需求時,連線I/O擴展模組運行。對於特殊的組網需求,可以連線專用的通訊擴展模組運行。
產品特點:

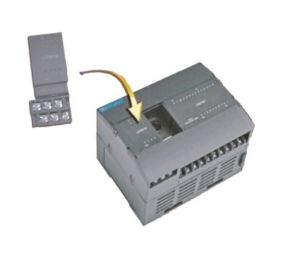

超強的擴展能力
![擴展能力](/img/1/965/nBnauM3X2ITOwMTNwkjM5EDO3MTM5YjMyUTMyQTNwAzMxAzL5IzL4UzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
√ CPU本體支持功能擴展:模擬量輸入、模擬量輸出、通訊功能擴展板的設計為您提供更經濟實用的配置

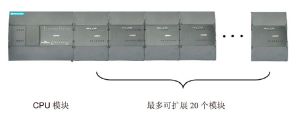

![最大可擴展20個I/O模組](/img/1/5f1/nBnauM3X4cTN3IDM3kjM5EDO3MTM5YjMyUTMyQTNwAzMxAzL5IzLxEzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

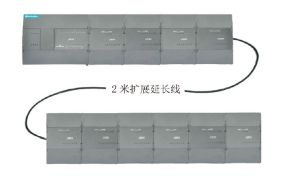

![支持超長擴展延長線](/img/a/0a1/nBnauM3XxUDOwEDO0AzM5EDO3MTM5YjMyUTMyQTNwAzMxAzLwMzL3QzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
豐富的通訊接口開放的通訊協定

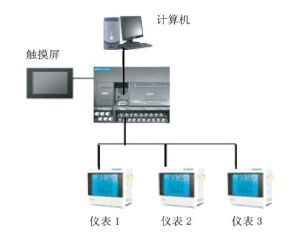

![CPU本體可擴展至3個串口](/img/d/3e3/nBnauM3XzIjNyYzMyEzM5EDO3MTM5YjMyUTMyQTNwAzMxAzLxMzLwYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

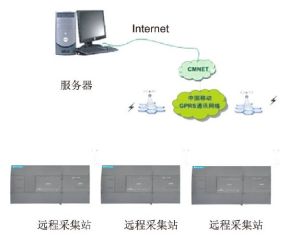

![支持專用GPRS擴展模組](/img/a/67f/nBnauM3XycTNwgzN3EzM5EDO3MTM5YjMyUTMyQTNwAzMxAzLxMzLyYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
√ 支持乙太網通訊與下載:乙太網擴展模組方便用戶通過區域網路或VPN網路對LE進行用戶程式下載,遠程數據監控
√ 支持Profibus-DP通訊:Profibus-DP擴展模組可使LE作為Profibus-DP從站與第三方PLC或設備進行通訊
支持專用數據存儲卡,批量加密下載
√ 採用USB接口數據存儲卡下載功能,可實現用戶程式的批量下載。數據存儲卡下載程式可防止用戶對程式進行上載和反編譯,增強程式保密性

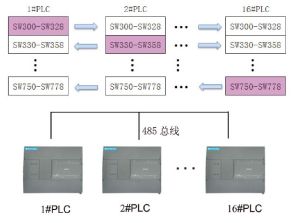

多機互聯,無需編程實現數據共享
![多機互聯,無需編程實現數據共享](/img/b/e3a/nBnauM3XyATMxcTMxMzM5EDO3MTM5YjMyUTMyQTNwAzMxAzLzMzLyEzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

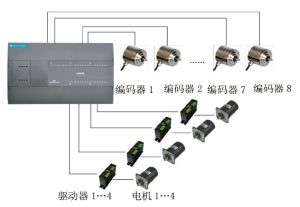

強大的運動控制能力
![運動控制能力](/img/a/75f/nBnauM3XwEDO1YDM5MzM5EDO3MTM5YjMyUTMyQTNwAzMxAzLzMzL0gzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
可拆卸的端子
√ 配備可拆卸的端子板,在產品更換時,無需重新接線,避免了接線和拆線過程中引入的故障,同時節省了更換模組的時間

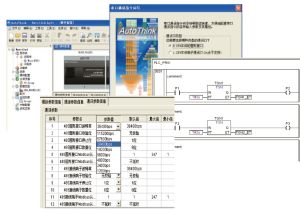

強大易用的編程軟體
![強大易用的編程軟體](/img/e/1c0/nBnauM3XygzM1gDMyUzM5EDO3MTM5YjMyUTMyQTNwAzMxAzL1MzLxczLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
√ 嚮導功能使用戶編程更加簡單
√ 硬體配置、指令調用均可採用拖拽方式
√ 通訊配置無需複雜編程,簡單界面配置即可實現
√ 程式、功能塊、函式和編程界面支持複製貼上
超強的程式保密功能
√ 編程軟體支持用戶自定義庫檔案
√ 編程軟體可以為功能塊、庫、程式加密,具有6至12位密碼保護
√ LE可以由用戶選擇是否使能程式上載功能,保護用戶程式安全

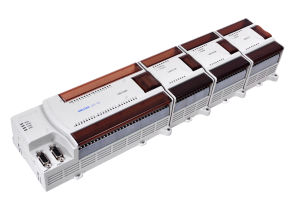

LM小型PLC
![LM系列小型PLC](/img/4/c1b/nBnauM3X0QjM4UTNyYzM5EDO3MTM5YjMyUTMyQTNwAzMxAzL2MzL1YzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
![LM詳解](/img/b/ccb/cGcq5CM0EzXzEzM5MzN0czM5EDO3MTM5YjMyUTMyQTNwAzMxAzL3MzL3QzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

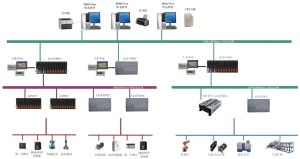

網路結構
![網路結構](/img/c/096/nBnauM3X4cjM4gjM0gzM5EDO3MTM5YjMyUTMyQTNwAzMxAzL4MzL0EzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
(2)控制層/PROFIBUS-DP是整個網路系統的中間層,在是PLC、RIO等控制設備之間方便且高速地進行處理數據互傳的控制網路。
(3)設備層/現場匯流排MODBUS是把PLC等控制設備和感測器以及驅動設備連線起來的現場網路,為整個網路系統最低層的網路。
另外,和利時PLC除了擁有上面所提到的網路之外,還可支持RS-232、RS-485等串列通信,通過數據專線、VPN、GPRS進行數據傳送等多種通信方式。
產品選型
大型PLC選型
第一步:選擇I/O模組
根據現場信號類型要求,選擇相應的I/O模組類型;按實際點數要求配置I/O模組的數量;根據控制需求選擇高速/普通型I/O模組。
第二步:選擇通訊模組
LK支持多種通信協定,如TCP/IP、PROFIBUS-DP、MODBUS、DeviceNet、自由口等協定,用戶可根據實際需求選擇相應的通信模組。
第三步:選擇CPU模組
根據I/O容量、控制工藝的複雜程度(記憶體需求)以及系統安全性(是否需冗餘配置)選擇相應CPU模組。
第四步:選擇背板
背板包括本地背板和擴展背板,用戶根據I/O模組的數量選擇相應槽數的背板。
第五步:選擇電源模組
根據模組的背板電流損耗之和不超過所選電源功率的70%。
第六步:生成配置表
根據上述步驟所選模組型號及數量生成PLC配置表。
中小型PLC選型
第一步:確定I/O點根據項目實際情況,確定輸入輸出類型及數量,包括DI點數、DO點數、AI點數、AO點數等;確定是否有特殊信號,包括高速脈衝輸入、高速脈衝輸出、熱電阻輸入、熱電偶輸入等;確定通訊要求,明確需要多少串口通訊,乙太網通訊以及DP通訊等。
第二步:選擇CPU模組
√ 首先看DI和DO數量,選擇14點CPU、24點CPU還是40點CPU。
√ 根據IO點數,減去第一步初步選擇的CPU所包含的點數,可以初步估計擴展模組數量,數字量IO模組最多有32點模組,模擬量輸入最多8點模組,模擬量輸出最多4點模組。根據此信息可以初步估算出整個項目所需要的IO模組數量。根據擴展模組數量,看是否調整CPU型號。
√ 根據特殊信號輸入,特別是高速脈衝輸入以及高速脈衝輸出等要求,看是否調整CPU型號。
√ 根據通訊要求,諸如所需串口,看是否調整CPU選型。
√ 根據實際要求,選擇繼電器輸出還是電晶體輸出。一般沒有脈衝輸出,也沒有要求快速輸出的場合,優先選擇繼電器輸出模組,否則選擇電晶體輸出模組。
√ 根據現場電源要求,電晶體輸出模組只能接入24V直流電源,繼電器輸出模組只能接入220V交流電源,根據實際要求,看CPU型號是否需要調整。
第三步:選擇擴展模組
確定完CPU型號後,確定IO模組。根據IO點數要求,以及擴展模組列表,確定所需要的擴展模組型號和數量。
第四步:選擇特殊擴展模組
根據其他通訊要求以及特殊要求,選擇通訊模組、功能擴展板等。
第五步:選擇附屬檔案
√ 選擇下載線纜LEX5810
√ 假如有較多擴展模組,並且一排放不下,則需要選擇擴展延長線
√ 假如同時選擇了和利時HT7000系列觸控螢幕,則需要選擇LEX5814
套用行業

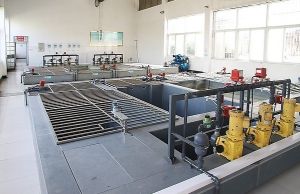

恆壓供水
![恆壓供水](/img/8/9d9/nBnauM3X4ADMwADNyEDN5EDO3MTM5YjMyUTMyQTNwAzMxAzLxQzL0UzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

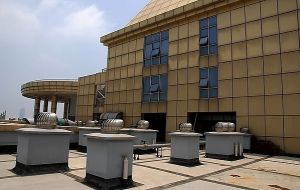

中央空調
![中央空調](/img/5/606/nBnauM3XwgDNxADM1EDN5EDO3MTM5YjMyUTMyQTNwAzMxAzLxQzLwQzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
供熱
在供熱行業,和利時可以提供整體的解決方案,包括熱源廠鍋爐的控制方案以及熱網中換熱站的控制方案。公司的LK系列PLC產品已經成功在多個換熱站項目中套用。針對換熱站的一次網調節、二次網調節以及恆壓補水系統控制需求,我們提供了標準的控制方案庫。採用以和利時公司LK系列可程式控制器PLC為主的集中和分散相結合的自動化控制系統,實現對全廠工藝參數、電氣參數和設備運行狀態進行監測、控制、連鎖和報警以及報表列印,通過使用在主站和遠程站間的一系列通訊鏈,完成整個工藝流程所必需的數據採集,數據通訊,順序控制,時間控制,迴路調節及上位監視和管理作用。在滿足工藝流程的要求之外,還能實現安全生產,提高生產管理水平。

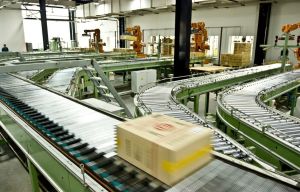

包裝機械
![包裝機械](/img/4/63f/nBnauM3X2cjNycDM2IDN5EDO3MTM5YjMyUTMyQTNwAzMxAzLyQzLwEzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
針對包裝行業不同的控制需求,和利時可以提供一整套的專業解決方案,產品包括HMI、LEPLC、伺服、變頻等。LEPLC具有4路獨立脈衝輸出功能,同時最多能接入8路單相編碼器,集成絕對定位、相對定位、原點回歸等運動控制專用指令,套用的包裝機包括灌裝機、立式包裝機、成型機、分切機等。
軌道交通
![軌道交通](/img/c/54b/nBnauM3XzIjN2QTOwMDN5EDO3MTM5YjMyUTMyQTNwAzMxAzLzQzL2IzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
針對捷運行業,LKPLC以其高性能的參數(LKCPU配置工業級(533MHz)處理器,擁有最快13ns的處理速度)、強大的的擴展能力(數字量I/O可達57344點、模擬量I/O可達3584點、遠程I/O最遠可擴展20KM)、強大的冗餘功能(CPU冗餘、乙太網冗餘、匯流排冗餘、電源冗餘)滿足捷運的複雜控制要求確保設備處於安全、可靠、高效、節能的最佳運行狀態,從而提供一個舒適的乘車環境。

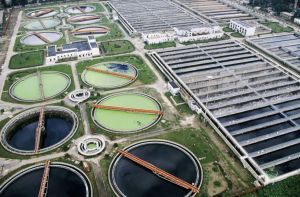

水處理
![水處理](/img/9/d99/nBnauM3X3cTOyUDMzMDN5EDO3MTM5YjMyUTMyQTNwAzMxAzLzQzLwMzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
LK是和利時公司在總結十多年控制系統設計和幾千套工程項目實施經驗基礎上推出的適用於中、高性能控制領域的產品,CPU模組集成工業級處理器(主頻可達533MHz),指令處理速度可達13ns。相對傳統PLC而言,LK可程式控制器充分融合了DCS和PLC的優點,採用了高性能的模擬量處理技術、小型化的結構設計、開放的工業標準、通用的系統平台、使產品不僅具有強大的功能和卓越的性能,而且具有更高的可靠性、更佳的開放性和易用性。

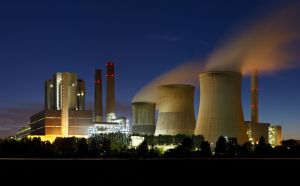

燃氣發電
![燃氣發電](/img/e/d12/nBnauM3XzATM4gjNwQDN5EDO3MTM5YjMyUTMyQTNwAzMxAzL0QzL1YzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
燃氣發電機組運行震動劇烈,電磁干擾大,而且長期運行在腐蝕、潮濕、高溫等惡劣環境下,LKPLC以其堅固的結構設計、標準的三防處理(防潮、防鹽霧、防霉)、強大的EMC性能保障了機組安全可靠的運行。

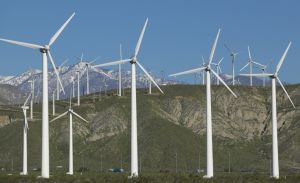

風力發電
![風力發電](/img/a/b1c/nBnauM3XyYTOxkDMzQDN5EDO3MTM5YjMyUTMyQTNwAzMxAzL0QzLzYzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
售後服務

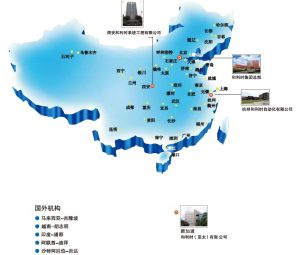

服務網路
公司一直以提高客戶滿意度為目標,有效整合服務資源,形成了以貼近客戶為特點、周到細緻的優勢服務。√ 貼近用戶的服務網路
![服務網路](/img/4/f3c/nBnauM3X0gTNwQTN0UDN5EDO3MTM5YjMyUTMyQTNwAzMxAzL1QzL2IzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
√ 全國共設立了33個辦事處,基本涵蓋所有省份
√ 貼近客戶的產品支持網路
√ 為各行業用戶提供解決方案
√ 快速周到的售後服務
√ 通過快速回響使客戶滿意放心
專業化的培訓
√ 滿足多層次化需求的技術培訓![培訓](/img/8/6d8/nBnauM3XwcjM5EjMxYDN5EDO3MTM5YjMyUTMyQTNwAzMxAzL2QzLxgzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
√ 教學設施齊全
√ 師資雄厚,工程和教學經驗豐富
√ 定期在北京組織PLC培訓課程
專業及時的技術服務
完備周到的服務體系涵蓋售前、售中與售後,即銷售產品的各個階段。√ 售前:信息諮詢、設計方案、採購指導
√ 售中:技術諮詢、用戶培訓
√ 售後:故障維修、常見問題技術支持、回訪調查等
√ 服務通道:提供24小時電話支持;用戶需要時30分鐘內作出反應,1小時內給出解決方案,24小時到達現場
