lifting hook
起重機械中最常見的一種吊具。吊鉤常藉助於滑輪組等部件懸掛在起升機構的鋼絲繩上(見圖)。

吊鉤按形狀分為單鉤和雙鉤(見圖);按製造方法分為鍛造吊鉤和疊片式吊鉤。
單鉤製造簡單、使用方便,但受力情況不好,大多用在起重量為80噸以下的工作場合;起重量大時常採用受力對稱的雙鉤。疊片式吊鉤由數片切割成形的鋼板鉚接而成,個別板材出現裂紋時整個吊鉤不會破壞,安全性較好,但自重較大,大多用在大起重量或吊運鋼水盛桶的起重機上。吊鉤在作業過程中常受衝擊,須採用韌性好的優質碳素鋼製造。

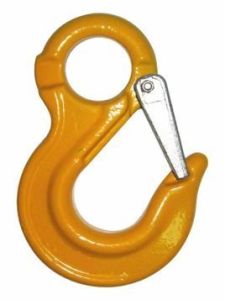

吊鉤分類極廣,一般包括:卸扣、吊環、 圓環 、梨形環、 長吊環、 組合吊環、 S鉤、鼻吊鉤、 美式吊鉤 羊角吊鉤 、眼形滑鉤 、帶保險卡吊環螺釘 、鏈條卸扣、 具有獨特、新穎、質優、安全的特點,適用於工廠、礦山、石油、化工及船舶碼頭等。確保全全,質量安全係數,靜載荷達到3倍。起重量從5噸~150噸。
一般技術要求
1、購置吊鉤應有製造廠的合格證等技術檔案方可使用;重要部門採購吊鉤如:鐵路、港口等,吊鉤出廠需嚴格檢驗(探傷)。

2、吊鉤不得有影響安全使用性能的缺陷;吊鉤缺陷不得焊補;吊鉤表面應光滑,不得有裂紋、折迭、銳角、毛刺、剝裂、過燒等缺陷。
3、可在吊鉤開口最短距離處選定二個適當位置列印不易磨損的標誌,測出標誌的距離,作為使用中檢測開口度是否發生變化的依據。
4、吊鉤材料可選用20優質碳素鋼或吊鉤專用材料DG20Mn、DG34CrMo等鍛造製成,嚴禁使用鑄造吊鉤。板鉤的材料一般套用A3、C3普通碳素鋼,或16Mn低合金鋼
5、自製吊鉤的技術條件應符合GB 10051.1-88~GB 10051.5-88的規定(新標準:GB10051.1-2010~GB 10051.5-2010)
6、板鉤鉤片的縱軸,必須位於鋼板的軋制方向,且鉤片不允許拼接。
7、板鉤鉤片套用沉頭鉚釘鉚接,而在板鉤與起吊物吊點接觸的高應力彎曲部位不得用鉚釘連線。
8、板鉤疊片間不允許全封閉焊接,只允許有間斷焊。
9、對已進行過超負荷試驗的吊鉤應作報廢處理。
吊鉤成型
吊鉤成型需要一系列複雜的工藝,透熱鍛造是所有工藝中最重要的工藝。
透熱是對吊鉤由外到內整體進行加熱,是金屬鍛造成型錢的熱處理。
鍛造是機械製造中常用的成形方法。通過鍛造能消除金屬的鑄態疏鬆,焊合孔洞,鍛件的機械性能一般優於同樣材料的鑄件。機械中負載高、工作條件嚴峻的重要零件,除形狀較簡單的可用軋制的板材、型材或焊接件外,多採用鍛件。
吊鉤透熱常用的設備如下:

中頻感應加熱設備技術參數:
型號 | GS-ZP-160 | 輸入功率 | 160KW |
最大輸入電流 | 250A | 工作電壓 | 342-430V |
振盪頻率 | 2-4KHz | 進水口水壓 | 0.2-0.5Mpa |
主機體積 | 810*530*1780 | 分機體積 | 500*800*580 |
水溫保護點 | 50℃ | 機身顏色 | 灰色+白色 |
安全檢驗
1、人力驅動的起升機構用的吊鉤,以1.5倍額定載荷作為檢驗載荷進行試驗。
2、動力驅動的起升機構用的吊鉤,以2倍額定載荷作為檢驗載荷進行試驗。
3、吊鉤卸去檢驗載荷後,不應有任何明顯的缺陷和變形,開口度的增加量不應超過原尺寸的0.25%。
4、檢驗合格的吊鉤,應在吊鉤低應力區列印標記,包括額定起重量、廠標或廠名,檢驗標誌、生產編號等內容。
報廢標準
吊鉤出現下列情況之一時應予報廢:
①裂紋;
②危險斷面磨損達原尺寸的10%;
③開口度比原尺寸增加10%;
④鉤身扭轉變形超過10°;
⑤吊鉤危險斷面或吊鉤頸部產生塑性變形;
⑥吊鉤螺紋被腐蝕;
⑦片鉤襯套磨損達原尺寸的50%時,應更換襯套;
⑧片鉤心軸磨損達原尺寸的5%時,應更換心軸。
