取指周期

取指周期是指令周期的第一個階段，也稱取指令階段。即控制單元執行程式的周期內，從存儲單元取出所要執行的指令的過程。（如Add指令） “取指”控制單元執行程式的周期內，從存儲單元取出所要執行的指令的過程。

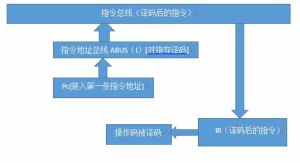

命令組成

現行指令地址送至存儲器地址暫存器，記作PC→MAR

向主存傳送讀命令，啟動主存作讀操作，記作1→R

將MAR（通過地址匯流排）所指的主存單元中的內容（指令）經數據匯流排讀至MBR內，記作M（MAR）→MBR

將MBR的內容送至IR，記作MBR→IR

指令的操作碼送至CU解碼，記作OP（IR）→CU

形成下一條指令的地址，記作（PC）+1→PC

1.

現行指令地址送至存儲器地址暫存器，記作PC→MAR

2.

向主存傳送讀命令，啟動主存作讀操作，記作1→R

3.

將MAR（通過地址匯流排）所指的主存單元中的內容（指令）經數據匯流排讀至MBR內，記作M（MAR）→MBR

4.

將MBR的內容送至IR，記作MBR→IR

5.

指令的操作碼送至CU解碼，記作OP（IR）→CU

6.

形成下一條指令的地址，記作（PC）+1→PC

相關聯繫

若指令字長= 存儲字長，取指周期=機器周期
