半硬磁合金:半硬磁合金是磁性介於硬磁和軟磁之間,矯頑力(Hc)在10～3 -百科知識中文網

半硬磁合金

正文

磁性介於硬磁和軟磁之間,矯頑力(Hc)在10～300Oe範圍的合金。與永磁體不同，它是靠外加磁場改變其磁化狀態進行工作的。
19世紀末用馬氏體鋼和硬磁鋼作磁滯電機轉子。20世紀30～40年代研製成功Fe-Co-Mo和Fe-Co-V半硬磁合金。60年代以來，通過改變合金成分和調整熱處理制度，又派生出多種用作磁滯電機轉子的半硬磁合金。60年代中期研製成Remendur(49Co-3.5V-Fe)合金，用作電子開關。60年代後期發展起來的還有Fe-Ni、Fe-Mn和高Co系合金，矯頑力在10～80Oe範圍。中國在60年代研製和生產了多種磁滯合金和電子開關用半硬磁合金。
半硬磁合金包括磁滯合金、電子開關用合金和信息存儲用合金。

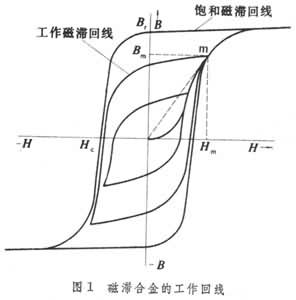

磁滯合金磁滯電機轉子材料,並不經過預磁化,而是在電機定子繞組的磁場變化下反覆磁化。因此永磁體的一般參量不適用於磁滯材料。評價磁滯材料的磁性,常用磁導率最大點μm處的磁場強度Hm、磁感應強度Bm；磁滯損耗Pm〔頂點在(Hm·Bm)處的磁滯回線面積〕；凸度係數Km，

(圖1)。

和Km愈大愈好。

這種合金主要有：
①Fe-Co-V系合金含Co45～52％，V4～12％的Fe-Co-V合金，磁滯性能最好，適於製作高效率磁滯電機轉子，是較成熟的和套用最廣泛的材料。磁滯電機工作磁場大都處於Hm在25～350Oe範圍內。這類合金回火後脆且硬，不能切削加工，其磁滯性能對回火溫度敏感。新發展的含Cr或Ni的Fe-Co-V-Cr(Ni)合金，含Co量低，磁性對回火溫度不甚敏感。
②Fe-Co-Mo系合金含Co12％，Mo11～17％。與Fe-Co-V合金相比,工藝簡單，價格便宜，可切削成整體轉子;中國採用較多。回火後材料變硬,只能磨削加工。磁滯性能較Fe-Co-V合金稍低。
③ Alni和 Alnico系合金矯頑力比通常的Alni和Alnico硬磁合金小。主要作鑄造成型的電機轉子。其中Fe-Ni-Al-Nb合金可熱軋製成板材。
④磁鋼類含碳量較低,利於改善機械加工性能,為提高剩磁(Br)、降低矯頑力(Hc)和改善材料的磁穩定性，須在較高溫度下回火。鈷鋼是各國採用較多的磁滯材料。

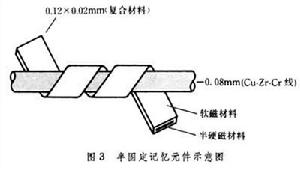

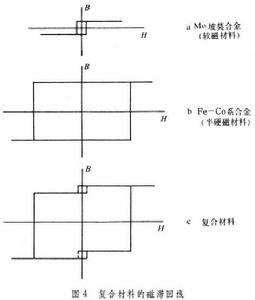

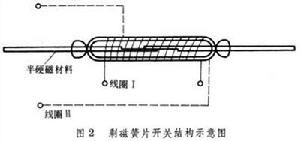

電子開關用合金用作電子開關的半硬磁材料要在瞬時磁場作用下改變其磁化狀態，以完成開關動作。由於用途不同，因而對這類合金有一些特定要求。如在剩磁簧片開關中(圖2),半硬磁材料直接封入舌簧管內,作簧片接點和引線,也是磁路導磁體。因此要求Br高,Hc在20～40Oe範圍,矩形比Br/Bs大於0.9，電阻率小，彈性好,能與玻璃封接和在冷變形時磁性不惡化等。
