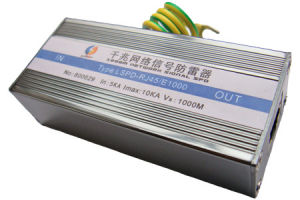

千兆(1000M)網路防雷器(千兆網路電涌保護器)依據IEC61000-4-5及ITU-TK20&K21標準設計,該產品用於LPZ2-LPZ3分區界面的RJ45接口上,保護1000M乙太網計算機、伺服器、交換機、路由器等網路設備;適用於六類布線系統的SWITCH、HUB、ROUTER和計算機等網路設備的雷擊或其他電涌保護。可廣泛套用於辦公和工業場所網路綜合布線及類似用途的數據通訊系統中,如1000M乙太網、ATM、ISDN、VoIP網路系統等。
千兆網路防雷器產品特點:
1、採用多級保護電路,殘壓水平低,防護效果好
2、核心部件選用國際名牌產品,性能優異
3、金屬禁止外殼,性能卓越
4、限制電壓低
5、高性能1000M傳輸
6、兩級對地雷電泄放電路
千兆網路防雷器技術參數:
名稱
千兆網路信號防雷器
型號
LSPD-RJ45/E1000
標稱電壓UN
5V
最大持續工作電壓Uc
8V
額定電流IL
500mA
C2總標稱放電電流In(8/20μs)L-PG
2.5kA
C2線-地間最大放電電流Imax(8/20μs)L-PG
5kA
C2IN時電壓保護水平UPL-L
≤15V
C2IN時電壓保護水平UpL-PG
≤15V
插入損耗Ae
≤0.5dB
最大傳輸速率Vs
1000MHz
回響時間tA
≤1ns
保護芯線
1/2、3/4、5/6、7/8
保護等級
IP20
輸入/輸出接口
RJ45
安裝方式
串聯,綑紮式
外形尺寸
82×38×25mm
外殼材料
禁止鋁合金
工作溫區T
溫度-25—+80℃;濕度≤95%(25-30℃)
測試標準
IEC61643-21
千兆網路防雷器原理及尺寸圖:
