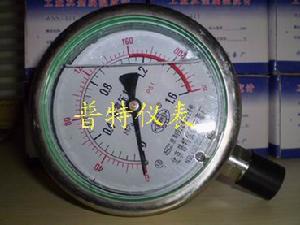

北京普特不鏽鋼耐震壓力表

北京普特不鏽鋼耐震壓力表

YTN-150 YTN-150 YTN-150T

北京普特不鏽鋼耐震壓力表

YTN60B-YTN100B-YTN150B不鏽鋼耐震壓力表 主要用於冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠內部充灌阻尼油和配套緩衝裝置等措施。具有良好的耐震性能。適用於被測介質的壓力有強烈脈衝變化或壓力衝擊和在生產工藝中經常突然卸何的場合,以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈衝及環境震動對儀錶帶來的損害,確保讀數的準確性。

不鏽鋼耐震壓力表使用範圍

耐震壓力表適用於環境劇烈振動場所,可耐受介質脈動,衝擊及突然卸荷,儀表指示穩定清晰。廣泛套用於機械,石油、化工、冶金、礦山、電力等部門,測量對銅和銅合金無腐蝕性介質的壓力。

工作原理

耐震壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。 耐震壓力表外殼為氣密型結構,能有效地保護內部機件免受環境影響和污穢侵入。 耐震壓力表在外殼內填充阻尼液(一般為矽油或甘油)的儀表,能夠抗工作環境振動和減少介質壓力的脈動影響。

壓力表型號


型號[1]

結構形式

精確度%

測量範圍 MPa

YTN-60

徑向無邊

±2.5


YTN-60T

徑向帶後邊

±2.5

YTN-60Z

軸向無邊

±2.5

YTN-60ZT

軸向帶前邊

±2.5

YTN-100

徑向無邊

±1.6

-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.60~2.5;0~4.0;0~6.0;0~10;0~160~25;0~40;0~60;0~100

YTN-100T

徑向帶後邊

±1.6

YTN-100Z

軸向無邊

±1.6

YTN-100ZT

軸向帶前邊

±1.6

YTN-150

徑向無邊

±1.6

YTN-150T

徑向帶後邊

±1.6

YTN-150Z

軸向無邊

±1.6

YTN-150ZT

軸向帶前邊

±1.6

註:軸向可按要求帶方形前邊。

使用工作溫度:-5℃~55℃;-25℃~55℃ 相對溫度≤85% 使用工作環境振動頻率不大於25Hz,振幅不大於1mm 儀表執行標準:JB/T6804-2006  防護等級:IP65 重量:0.25kg (Y-50)

壓力表尺寸


型號[1]

外形尺寸 mm

A

B

C

D

d

d0

G/Rc

YTN-60

31

32

32

14

60

/


YTN-60T

31

32

32

15

75

3.4

YTN-60Z

30

32

32

0

/

/

YTN-60ZT

30

32

32

0

75

3.4

YTN-100

44

45

45

18

100

/

20×1.5

YTN-100T

44

46

46

19

118

5.5

YTN-100Z

43

45

45

34

/

/

YTN-100ZT

43

45

45

44

118

5.5

YTN-150

50

47

47

19

149

/

20×1.5

YTN-150T

50

48

48

20

165

5.5

YTN-150Z

51

47

47

55

/

/

YTN-150ZT

51

47

47

55

165

5.5


註:連線螺紋可按要求訂貨.

注意事項

1. 儀表使用環境溫度為-40~70℃,相對濕度不大於80%,如偏離正常使用溫度20±5℃時,須計入溫度附加誤差。 2. 儀表必須垂直安裝,力求與測定點保持同一水平,如相差過高計入液柱所引起的附加誤差,測量氣體時可不必考慮。安裝時將表殼後部防爆口阻塞,以免影響防爆性能。 3. 儀表正常使用的測量範圍:在靜壓下不超過測量上限的3/4,在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低於下限的1/3,測量真空時真空部分全部使用。 4. 使用時如遇到儀表指針失靈或內部機件鬆動、不能正常工作等故障時應進行檢修,或聯繫生產廠家維修。 5. 儀表應避免震動和碰撞,以免損壞。 6. 訂貨時請註明:儀表型號及名稱;儀表的測量範圍;儀表的精度等級偏離正包裝要求和其它。 7. 根據用戶使用要求進行特殊設計。
